يعتمد محمية العمل التروس المستوردة عالية الدقة لتحقيق فهرسة عالية السرعة وعالية الدقة ؛ يتبنى الصب الرئيسي تصميم هيكل لوحة مزدوج ، عالي الشري ، مما يضمن كل من الصلابة والاستقرار.
اعتماد مبدأ الانتشار لتحقيق معالجة أجزاء الأسنان التالية: التروس الأسطوانية ، التروس الحلزونية (تروس العمود ، تروس القرص) ، تروس الدودة ، تروس تفتق صغيرة ، تروس الأسطوانة ، spline ، صراخ ، بكرة الحزام المتزامن. تحمل محرك المغزل يتبنى NSK. مزود بجهاز إزالة الرقائق التلقائي ، وتفريغ رغوة الحديد تلقائيًا.

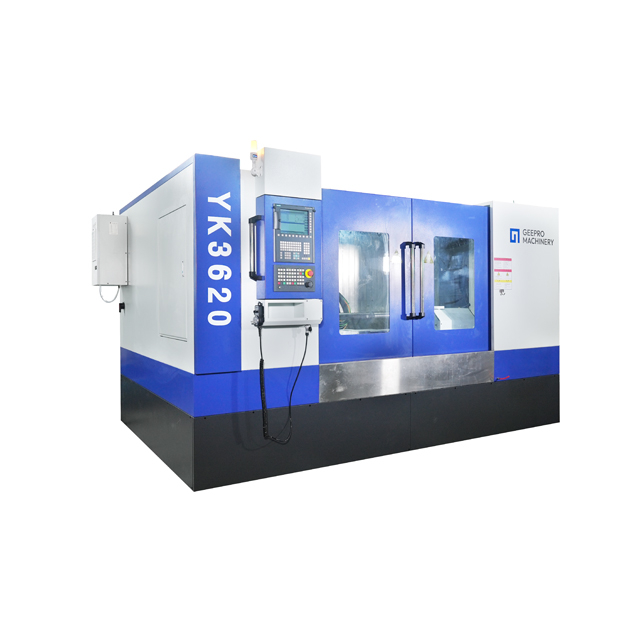

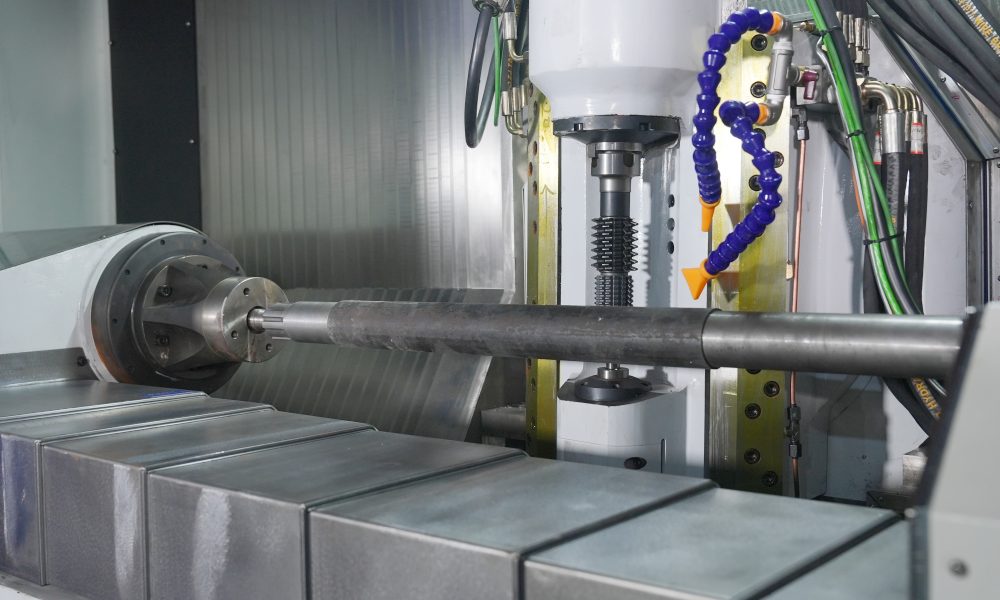

تقدم Geepro Machinery بفخر آلة Horizontal Gear الأفقية ، المصممة خصيصًا للتصنيع الفعال لقطاعات العمل الطويلة. تم تجهيز هذه الجهاز المتقدم بميزة فريدة من نوعها على شريط أدوات واحد ، مما يتيح لها تلبية متطلبات الإنتاج لمختلف قطع العمل الطويلة مع توفير المرونة للتكيف مع متطلبات الآلات المتطورة.
يشتمل تصميم YK3620 على التكنولوجيا المتطورة ، مما يجعلها مثالية لمجموعة واسعة من الصناعات. هذا الجهاز عبارة عن وحدة تسيطر عليها CNC 6 محاور ، مدفوعة بربط 4 محاور مدعوم من محركات AC المؤازرة المستقلة. يتيح إدراج صندوق تروس إلكتروني (EGB) حركات فهرسة دقيقة ، مما يتيح تصنيع كل من التروس المستقيمة والسيطرة ، وكذلك المكونات الأخرى باستخدام طريقة الانتشار.

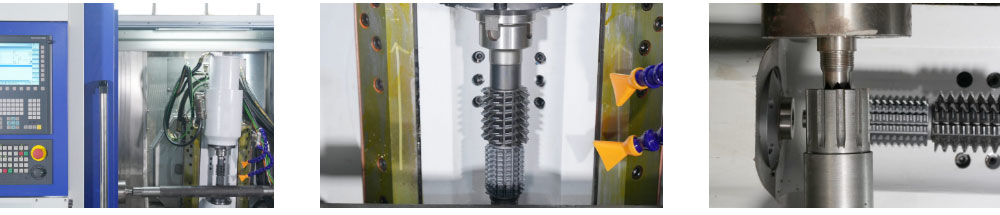

واحدة من الميزات البارزة في YK3620 هي نظامها المزدوج لحامل الأدوات ، الذي يستوعب اثنين من أداتي الرصاص على شريط أدوات واحد. يتيح هذا التصميم التشكيل المتزامن لأقسام مختلفة من الشغل ، مما يقلل من أوقات تغيير الأداة ودورات إعادة التدوين. والنتيجة هي زيادة ملحوظة في سرعة الآلات والإنتاجية. يعزز تصميم HOB المزدوج أيضًا استقرار الآلات ، ويقلل من التآكل من البداية المتكررة ويتوقف ، ويمتد عمر الأداة.
هذا النهج المبتكر للآلات لا يحسن الكفاءة الإجمالية فحسب ، بل يقلل أيضًا من تكاليف الإنتاج بشكل كبير. من خلال تحسين عمليات التشغيل ، يوفر YK3620 دعمًا قويًا للشركات التي تتطلع إلى تعزيز الكفاءة التشغيلية والحفاظ على ميزة تنافسية في السوق.
لضمان الدقة والاستقرار طويلة الأمد ، تم تجهيز YK3620 بوحدة تحكم Siemens ومسامير كرة طحن عالية الدقة وأدلة خطية . تضمن هذه المكونات المتميزة أداءً استثنائياً للآلة وحياة خدمة طويلة ، حتى في بيئات الآلات الأكثر تطلبًا.
تلتزم Geepro Machinery بضمان الحصول على أقصى استفادة من أجهزة YK3620 الخاصة بهم. نحن نقدم التدريب التقني المهني دون أي تكلفة إضافية ، مما يمكّن المستخدمين من المعرفة اللازمة لزيادة قدرات الجهاز.
YK3620 المعلمات الفنية الرئيسية | ||
أكبر وحدة معالجة | MN | 4 |
أكبر قطر الآلات | مم | 200 |
زاوية إمالة الأداة الراحة | درجة | 45L/R. |
السكتة الدماغية المحورية | مم | 1000 |
هواية ثقب تفتق المغزل | BT40 | |
قطر سطح الجدول | مم | 200 |
أقصى سرعة لعمود الشغل | دورة في الدقيقة | 250 |
أقصى سرعة لعمود الهواد | دورة في الدقيقة | 2000 |
الأعلى. سرعة عمود الشغل | دورة في الدقيقة | 250 |
المسافة من مركز هواية إلى مركز العمل | مم | 20-200 |
القوة الكلية | KW | 28 |
أقصى قطر الهواية ∗ الطول | مم | 120 ∗ 180 |
حجم مظهر أداة الآلة | مم | 2940 × 2330 × 2700 |
إجمالي وزن الأداة الآلية | كجم | 7000 |
التكوينات الرئيسية
نظام المحطة الهيدروليكية 90L | ناقل رقاقة تلقائي | نظام تبريد القطع الرطب |
شريط القاطع φ22 φ27 | وجع سداسي | منصات ضبط مكافحة الاهتزاز |
الجهاز Deburring Gear | مركز | ...... |
توفر أداة Machine YK3620 أداءً رائعًا ودقة مع مجموعة من الميزات المتقدمة المثالية لتطبيقات الآلات عالية الدقة. دعنا نتعمق في المعلمات الفنية الرئيسية:
أكبر قطر الآلات : يسمح YK3620 بقطر تصنيع يصل إلى 200 ملم ، مما يستوعب أحجام العمل المختلفة.
زاوية الإمالة من أداة الراحة : تم تصميم هذا الجهاز بزاوية الميل اليسرى/اليمنى 45 درجة من أجل راحة الأداة ، مما يعزز المرونة في عمليات الآلات.
السكتة الدماغية المحورية : تضمن السكتة الدماغية المحورية البالغة 1000 ملم نطاقًا واسعًا لاستيعاب قطع العمل المختلفة ، مما يحسن تعدد استخدامات مهام التصنيع.
ثقب taper المغزل : ثقب Taper Hoil مغزل هو BT40 ، ويوفر ملاءمة آمنة للأدوات والمساهمة في الآلات الدقيقة.
أبعاد العمل : يوفر قطر سطح الجدول 200 مم منصة مستقرة لوضع شغل عمل آمن أثناء العمليات.
السرعة : يصل الحد الأقصى لسرعة عمود الشغل إلى 250 دورة في الدقيقة ، ويمكن لعمود HOIP تدوير ما يصل إلى 2000 دورة في الدقيقة ، مما يوفر مزيجًا من إمكانيات الآلات الخاضعة للرقابة والسريعة.
المسافة من مركز هواية إلى مركز العمل : توفر المسافة القابلة للتعديل من 20 إلى 200 ملم المرونة في تحديد موقع الشغل لعمليات الآلات المختلفة.
إجمالي الطاقة : مع إجمالي الطاقة الإجمالية 28 كيلو واط ، يوفر YK3620 القوة اللازمة لعمليات الخدمة الشاقة مع الحفاظ على كفاءة عالية.
أقصى أبعاد هواية : يمكن أن تستوعب الماكينة الهوايات التي يصل طولها إلى 120 مم وطولها 180 مم ، مما يضمن التوافق مع مجموعة واسعة من أدوات HOP.
حجم الأداة الماكينة والوزن : أبعاد الأدوات الآلية الكلية هي 2940 × 2330 × 2700 مم ، وتزن 7000 كجم ، مما يعكس بناءها واستقرارها القوي.
نظام المحطة الهيدروليكية 90L : يضمن التشغيل السلس للجهاز بقوة هيدروليكية موثوقة.
ناقل الرقاقة التلقائي : يساعد على إزالة مواد النفايات تلقائيًا ، وتعزيز الإنتاجية.
نظام تبريد القطع الرطب : يحافظ على ظروف القطع المثلى عن طريق تبريد أدوات القطع والقرص بكفاءة.
شريط القطع : يتضمن أحجام φ22 φ27 لمجموعة متنوعة من مهام القطع.
مفتاح الربط السداسي : يوفر سهولة الاستخدام أثناء الصيانة والتعديلات.
منصات تعديل مكافحة الازدياد : تقليل الاهتزازات ، وتحسين دقة الآلات.
جهاز DEBURRING GEAR : تروس Deburrs بشكل فعال ، وتحسين جودة النهاية.
يعد YK3620 أداة آلية متعددة الاستخدامات وقوية مناسبة لمهام التصنيع الصعبة ، وتوفر الدقة والمتانة وسهولة الاستخدام.
في Wuxi Geepro Gear Technology Co. ، Ltd. ، تعد جودة المنتج ذات أهمية قصوى. تلتزم الشركة بعملية مراقبة جودة صارمة تتضمن مراحل متعددة من الاختبار والتفتيش. كل 6 محور ، يخضع آلة Horizontal Gear Hobbing :
فحص المواد : يتم اختبار جميع المواد المستخدمة في بناء الماكينة من أجل القوة والمتانة والامتثال للجودة.
اختبار المكونات : يتم اختبار المكونات الفردية مثل المحركات والمغزل وأنظمة CNC للموثوقية التشغيلية قبل التجميع.
المعايرة الدقيقة : يتم معايرة الجهاز للقطع الدقيق والمحاذاة لتلبية المعايير الدولية لآلات التروس.
الاختبار التشغيلي : يتم تشغيل الجهاز المكتمل من خلال مجموعة كاملة من العمليات لضمان عمل جميع الوظائف بسلاسة في ظروف تحميل مختلفة.
التفتيش النهائي : يضمن التفتيش الشامل أن كل آلة تلبي معايير الجودة التي يتوقعها العميل ، من المظهر إلى الأداء.
بالإضافة إلى ذلك ، تحتفظ شركة Wuxi Geepro Gear Technology Co. ، Ltd. بمعايير عالية لخدمة العملاء وتوفر الدعم الفني لضمان عمل الجهاز بكفاءة طوال دورة حياتها.
Q1: ما هو الحد الأقصى لحجم قطع العمل التي يمكن لآلة Horizontal Gear الأفقية 6 أن يتعامل معها؟
A1: يمكن للآلة استيعاب قطع العمل التي يصل طولها إلى 2000 مم وقطرها 300 مم.
Q2: هل يمكن استخدام الجهاز في كل من تصنيع التروس الصغيرة والكبيرة؟
A2: نعم ، تم تصميم جهاز Horizontal Gear الأفقي المحور للتعامل مع مجموعة واسعة من التروس ، من الوحدات النمطية الصغيرة (0.5 مم) إلى وحدات أكبر (10 مم).
س 3: هل الماكينة متوافقة مع أنظمة التحكم المختلفة؟
A3: نعم ، تم تجهيز الجهاز بكل من أنظمة Fanuc و Siemens CNC ، مما يوفر المرونة في التحكم والتشغيل.
س 4: كيف يحسن نظام التبريد المتكامل الأداء؟
A4: يحافظ نظام التبريد المتكامل على درجات حرارة مستقرة ، مما يقلل من خطر ارتفاع درجة الحرارة وارتداء الأدوات. هذا يساعد على تحسين طول الماكينة والحفاظ على دقة عالية للآلات.
س 5: ما هي الصناعات التي تفيد أكثر من هذا الجهاز؟
A5: الصناعات التي تتطلب قطع التروس الدقيقة ، مثل السيارات والفضاء وتصنيع الآلات الثقيلة ، تستفيد بشكل كبير من هذه الآلة المتقدمة.

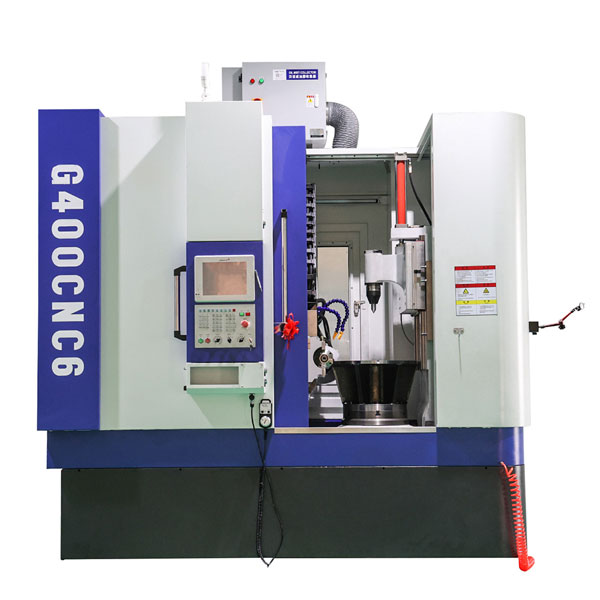

G400
