عالي الدقة معالجة مؤشر ترابط آلية طحن الخيط الخارجي

آلة طحن الخيط الخارجي CNC

في مجال الهندسة الميكانيكية ، يعد الاتصال أساسًا لبناء أنظمة ميكانيكية معقدة. المواضيع والمسامير والمكسرات هي السحابات الأكثر شيوعًا ، ولا يمكن تجاهل دورها. لا تضمن هذه المكونات فقط العلاقة المستقرة بين الأجزاء ، ولكنها توفر أيضًا راحة كبيرة للتجميع والتفكيك.

المفهوم الأساسي للموضوع

ما هو الموضوع؟

الخيط هو بنية خط حلزوني مع نتوءات مستمرة والمنخفضات التي تشكلت على سطح اسطوانة أو مخروط. يتم استخدامه لتحقيق تحويل الحركة الدورانية إلى الحركة الخطية ، أو كوسيلة للاتصال ، فإنه يعمل على إصلاح الأجزاء عن طريق المتشابك مع مؤشرات الترابط المطابقة.

نوع الموضوع

تنقسم المواضيع إلى مؤشرات ترابط خارجية ومواضيع داخلية:

- الخيوط الخارجية: تشكلت على سطح الكائنات على شكل قضيب ، مثل البراغي.

- المواضيع الداخلية: موجودة داخل الثقوب ، مثل المكسرات أو نهايات الأنابيب.

المعلمات الرئيسية للموضوعات

- القطر: بما في ذلك القطر الرئيسي (الحد الأقصى للقطر) ، قطر بسيط (الحد الأدنى للقطر) والقطر المتوسط ​​(متوسط ​​القطر).

- الملعب: المسافة بين اثنين من الأسنان المجاورة على طول الاتجاه المحوري.

- الرصاص: المسافة تتقدم دائرة الخيط الكاملة على طول المحور.

- عدد الرؤوس: يشير إلى عدد الخطوط الحلزونية على الموضوع.

- مستوى الدقة: مستويات دقة مختلفة محددة وفقًا للمعايير الوطنية.

تكنولوجيا معالجة الموضوع

مبدأ العمل في معالجة الخيط

تشير معالجة الخيط إلى عملية صنع مؤشرات الترابط للمواصفات المطلوبة على قطعة العمل. يمكن القيام بذلك من خلال مجموعة متنوعة من الطرق ، مثل الدوران ، الطحن ، المتداول ، وما إلى ذلك. كل طريقة لها خصائصها الخاصة وهي مناسبة لسيناريوهات التطبيق المختلفة.

مبدأ العمل لجهاز طحن الخيط الخارجي CNC

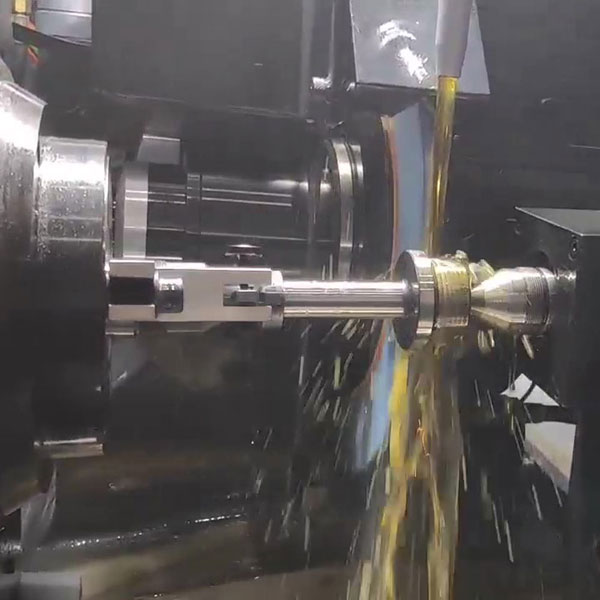

آلة طحن الخيوط الخارجية CNC هي جهاز عالي الدقة يستخدم خصيصًا لمعالجة الدقة للخيوط الخارجية على المواد ذات الصلابة العالية. عند العمل ، تدور عجلة الطحن وتتغذى وفقًا للمسار المبرمج مسبقًا ، وتدور الشغل أيضًا بسرعة معينة ، والتعاون الاثنان لإكمال طحن الخيط.

عملية الطحن وطريقة آلة طحن الخيط الخارجي

1. مرحلة التحضير: اضبط معلمات جهاز طحن الخيط الخارجي وحدد عجلة الطحن المناسبة والمبرد.

2. الطحن الخشن: إزالة أولية للمعادن الزائدة وقريبة من الحجم النهائي.

3. طحن ناعم: اضبط موضع عجلة الطحن لضمان دقة الأبعاد المطلوبة والتشطيب السطحي.

4. التفتيش والتصحيح: استخدم أدوات القياس للتحقق من جودة الخيط وضبطه حسب الحاجة.

أسباب عالية الدقة من آلات طحن الخيط الخارجي

- التحكم الآلي: استخدم برنامج التصميم/التصنيع بمساعدة الكمبيوتر (CAD/CAM) للتحكم بدقة في عملية الآلات.

- بيئة تصنيع مستقرة: تقليل تأثير الاهتزاز والعوامل الخارجية الأخرى.

- مواد الأدوات عالية الجودة: استخدم مواد عجلة الطحن مع مقاومة جيدة للارتداء ومقاومة الحرارة.

نطاق التطبيق لآلات طحن الخيط الخارجي

تطبيقات العمل من آلات طحن الخيط الخارجي

تستخدم قطع عمل آلة طحن الخيط الخارجي على نطاق واسع في أجزاء ميكانيكية مختلفة ، مثل:

- البراغي: واحدة من أكثر السحابات شيوعًا ، تستخدم لتوصيل جزأين أو أكثر بحزم.

- المسمار: يستخدم لنقل الطاقة ولعب دور الإرسال في المعدات الميكانيكية.

- جذع الصمام: مكون صمام يتحكم في تدفق السوائل.

- مفاصل الأنابيب: قم بتوصيل الأنابيب في أقسام مختلفة لضمان ختم واستقرار النظام.

مناطق تطبيق آلات طحن الخيط الخارجي

نظرًا لأدائها الممتاز ، يمكن أن تظهر الخيوط الخارجية في جميع الأماكن تقريبًا التي تتضمن اتصالات ميكانيكية ، بما في ذلك على سبيل المثال لا الحصر ، صناعة السيارات ، صناعة البناء ، الفضاء ، المعدات الطبية ، إلخ. يمكن العثور عليها في كل من الهياكل الثابتة والآلات الديناميكية.

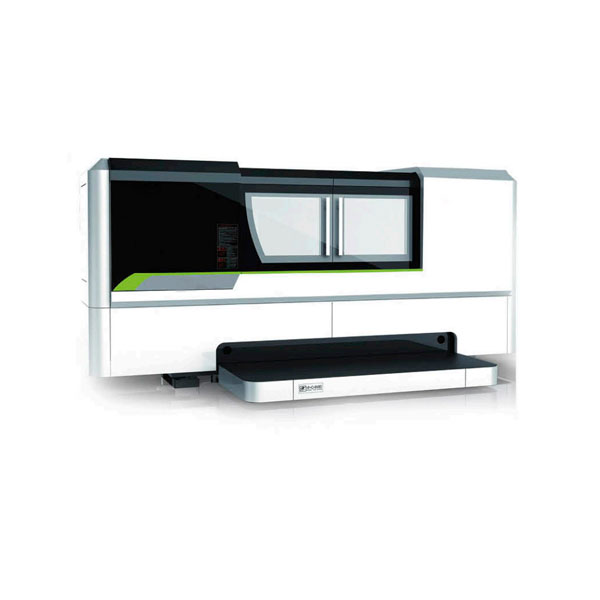

خذ جهاز طحن الخيط الخارجي CNC الخاص بشركتنا كمثال ، دقة العمل

دقة العمل

غرض	7140
الملعب المجاور	0.0025mm
بطول 25 ملم	0.004mm
بطول 100 مم	0.005mm
بطول 300 مم	0.008mm
بطول كامل	0.011mm
خطأ نصف زاوية	± 8
خيط خشونة	RA0.2μm

خاتمة

تتحسن تقنية معالجة الخيوط أيضًا ، بدءًا من التشغيل اليدوي التقليدي إلى معالجة CNC الآلية للغاية اليوم ، مما يتيح لنا إنتاج منتجات أكثر دقة ودائمة. في المستقبل ، مع إدخال مواد وتقنيات جديدة ، أعتقد أن هذا المجال سيستمر في التطور.
