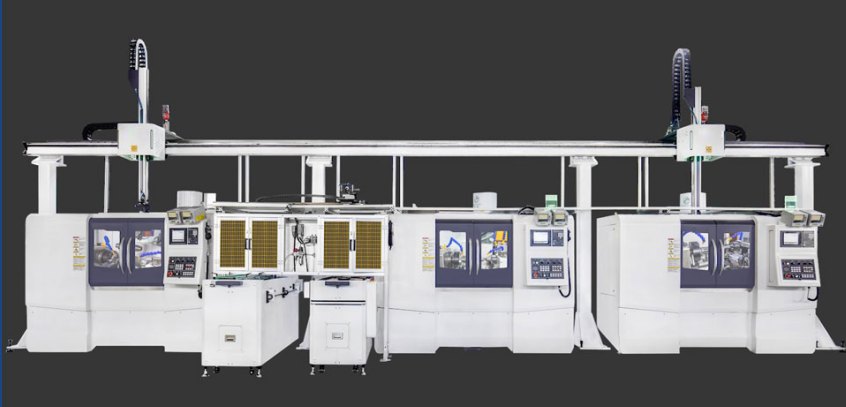

في مجال المعالجة الميكانيكية الدقيقة، تلعب آلات الطحن الخارجية دورًا حاسمًا. مع التقدم التكنولوجي وزيادة الطلب على الدقة العالية في التصنيع، أصبحت آلات الطحن الخارجية الأوتوماتيكية CNC من المعدات الرئيسية في المصانع الحديثة لتحقيق كفاءة عالية وجودة الإنتاج.
آلة الطحن الخارجية هي نوع من الآلات المستخدمة لمعالجة الأسطح الخارجية لقطع العمل. إنها تحقق في المقام الأول إزالة المواد من خلال عجلة طحن سريعة الدوران لتلبية دقة الأبعاد المطلوبة وتشطيب السطح. تم تسمية هذه الآلات أساسًا باسم مغزل الطحن الأسطواني، ويتم التحكم فيها بواسطة نظام التحكم العددي بالكمبيوتر (CNC). إن عمليات الطحن التي تتم على آلة الطحن الخارجية CNC تتضمن برمجة مسبقة على الكمبيوتر، وبعد ذلك يصدر نظام CNC سلسلة من الأوامر لتنفيذ العملية. تُعرف عملية البرمجة هذه باسم CAD، وهي اختصار للتصميم بمساعدة الكمبيوتر.
نظام التحكم: استخدام أنظمة CNC المتقدمة التي تتحكم بدقة في موضع وسرعة عجلة الطحن، مما يضمن الاستقرار والتكرار أثناء عملية التصنيع.
طحن عجلة المغزل: مسؤول عن دعم وقيادة عجلة الطحن بسرعات عالية؛ تؤثر سرعة الدوران وإخراج الطاقة بشكل مباشر على أداء الطحن.
المنضدة: يتم استخدامه لتأمين قطعة العمل التي يتم تصنيعها، مع بعض الموديلات التي تتميز بأجهزة التحميل والتفريغ الأوتوماتيكية لتعزيز الإنتاجية.
نظام القياس: مجهزة بأدوات قياس مدمجة أو خارجية مثل عدادات المسافة بالليزر أو مجسات الاتصال لمراقبة الأبعاد في الوقت الفعلي، مما يضمن جودة المنتج.
نظام التبريد: يوفر رذاذًا مبردًا ضروريًا لتقليل الحرارة المتولدة أثناء الطحن، مما يطيل عمر الأداة ويمنع تشوه قطعة العمل.
نظام إزالة الرقائق: يجمع ويعالج بشكل فعال رقائق النفايات الناتجة أثناء الطحن للحفاظ على بيئة عمل نظيفة.
طحن التغذية المستقيمة: في هذا الوضع، تتحرك عجلة الطحن في خط مستقيم على طول محور قطعة العمل، وهي مناسبة للطحن الموحد لمساحة كبيرة لمكونات العمود الطويل. وتشمل مزاياها سهولة البرمجة وبساطة التشغيل، مما يجعلها مثالية للإنتاج الضخم.
غير مناسب للأشكال المعقدة: إذا كان سطح قطعة العمل يحتوي على أقسام غير دائرية أو أشكال هندسية معقدة أخرى، فقد يكون تحقيق النتائج المثلى من خلال طحن التغذية المستقيمة أمرًا صعبًا.
علامات الاهتزاز المحتملة: في ظل ظروف معينة، خاصة عند التعامل مع مواد أكثر ليونة أو أشكال غير منتظمة، قد تترك الاهتزازات علامات تؤثر على تشطيب السطح.
طحن التغذية الزاوي (المعروف أيضًا باسم الطحن الغاطس): تدخل عجلة الطحن بالنسبة إلى محور قطعة العمل بزاوية. تسمح هذه الطريقة بإكمال معالجة الأشكال المعقدة بشكل أسرع، وهي مفيدة بشكل خاص لقطع العمل ذات الخطوات أو المقاطع غير الدائرية. بالإضافة إلى ذلك، يعمل طحن التغذية الزاوي على تحسين تشطيب السطح بسبب قوى القطع الموزعة بالتساوي.
وقت معالجة أطول: بالمقارنة مع طحن التغذية المستقيمة، يتطلب طحن التغذية الزاوي مزيدًا من الوقت لإكمال نفس القدر من العمل، خاصة بالنسبة للقطع الأكبر حجمًا.
زيادة تعقيد البرمجة: يؤدي تحقيق الإدخال الزاوي الدقيق والمعالجة متعددة الخطوات إلى زيادة صعوبة البرمجة وجهود تصحيح الأخطاء.
الأجزاء الكنتورية المعقدة: على سبيل المثال، تعتبر أعناق قضبان التوصيل الموجودة على أعمدة الكرنك للمحرك، ومقاطع الكامات الموجودة على أعمدة الكامات، وما إلى ذلك، والتي غالبًا ما تحتوي على أقطار مختلفة وتغيرات في الشكل، مناسبة جدًا لطحن التغذية الزاوي.
من العمليات اليدوية المبكرة إلى أنظمة CNC المتكاملة للغاية اليوم، خضعت آلات الطحن الخارجية لابتكارات تكنولوجية كبيرة. اعتمدت المطاحن المبكرة على العمال المهرة لإجراء التعديلات اليدوية، في حين تعتمد الآلات المعاصرة على ردود فعل أجهزة الاستشعار وتقنيات CAD/CAM لتحقيق دقة أعلى وتكاليف أقل.
لا غنى عن آلات الطحن الخارجية لتلبية المتطلبات الصارمة لأنظمة النقل عالية الأداء عبر الصناعات مثل القطارات عالية السرعة ومركبات الطاقة الجديدة والأجهزة الطبية وتوربينات الرياح الكبيرة. سواء كان العمود المرفقي وقضبان التوصيل لمحركات السيارات، أو الأنابيب الدقيقة في الأجهزة الطبية، أو المكونات الأساسية لمولدات الرياح الكبيرة، كلها تستفيد من خدمات التصنيع الدقيقة التي تقدمها آلات الطحن الخارجية. مع ظهور مواد جديدة وتشديد المعايير الفنية، يستمر الطلب على آلات الطحن الخارجية في النمو.

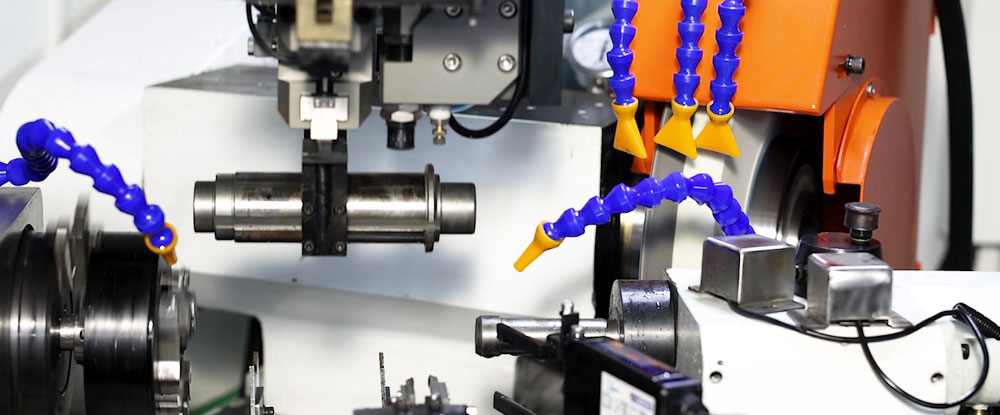

ومع تعميق مفهوم الصناعة 4.0، أصبحت خطوط الإنتاج الآلية تدريجيًا محركًا جديدًا للتحول الصناعي والارتقاء به. خاصة عندما يتم دمج آلات الطحن الخارجية في الخطوط الآلية، فإنها لا تعزز كفاءة الإنتاج بشكل كبير فحسب، بل تتيح أيضًا المراقبة في الوقت الفعلي والصيانة التنبؤية من خلال اتصال البيانات. مجهزة بأنظمة المراقبة عن بعد، ويمكن معالجة المشكلات التي تتم مواجهتها في مواقع العملاء عن بعد. وبالنظر إلى المستقبل، ستختار المزيد من الشركات آلات الطحن الخارجية الآلية للغاية للتكيف مع تغيرات السوق وتحدياته.
باختصار، آلات الطحن الخارجية ليست فقط مكونات أساسية للمعالجة الميكانيكية التقليدية ولكنها أيضًا قوى لا غنى عنها تدفع تطور الصناعة الحديثة. بدءًا من وظائف الطحن الأساسية وحتى التقنيات المتقدمة المتكاملة التي تقدم حلولاً شاملة، تستمر آلات الطحن الخارجية في التطور والابتكار بما يتماشى مع العصر.
