آلات والعتاد
 |
| الكمية: | |
|---|---|

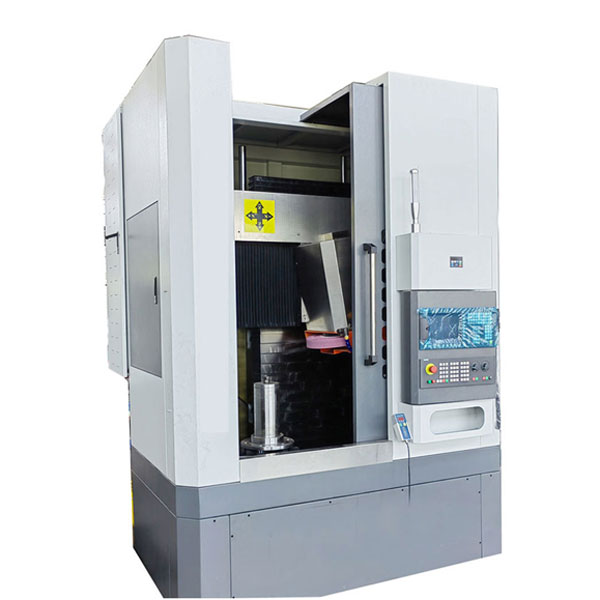

إن سرير آلة الطحن الأسطوانية الرأسية عبارة عن مكواة زهر عالية الجودة مع بنية تعزيز داخلية ، والتي لا تشوه في الاستخدام على المدى الطويل. يتم استخدام طرقات الإرشاد الهيدروستاتيكي ، ويحقق الجدول المجهز بالمنتجات حركات خالية من التآكل وصارقة للغاية تحت عمل فيلم زيت. يقع مربع تشغيل الهاتف المحمول في المقدمة اليمنى من الجهاز.
الأعلى. طحن القطر الخارجي: 300 مم |
| الأعلى. عمق الطحن: 400mm |
| Max.rotation قطر العمل القطعة: 500 مم |
| خشونة السطح: RA0.3μm |
| وزن أداة الآلة: 8500 كجم |

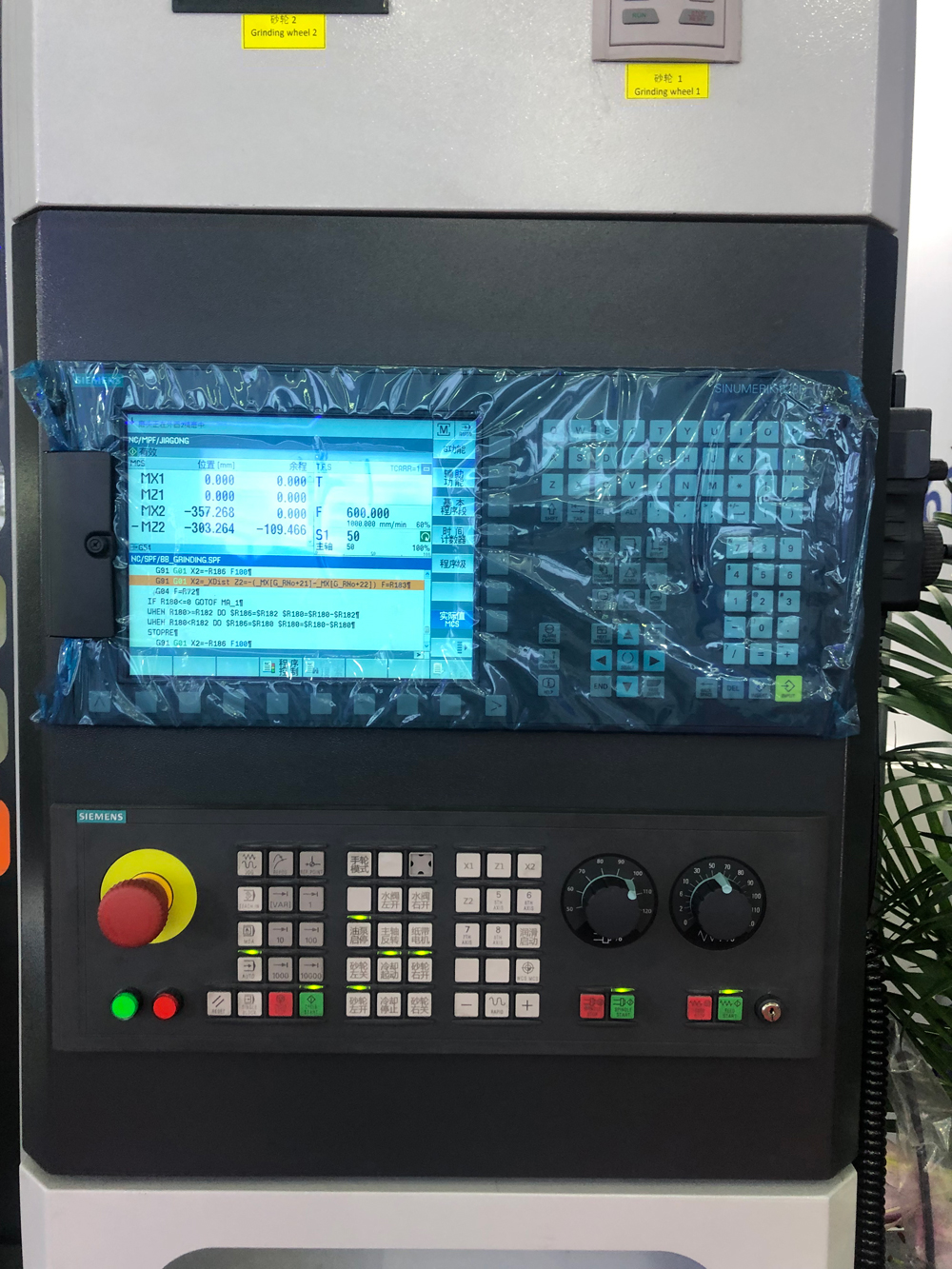

تم تجهيز الماكينة بنظام التحكم في Siemens ، وهناك محورين يتحكم فيهما نظام التحكم العددي ؛
المحور السيني: حركة اليمين اليسرى لعجلة الطحن على طول الاتجاه المحوري لنقابة العمل ；
المحور z: صعودا وهبوطا في حركة الطحن في الاتجاه عمودي على محور قطعة العمل ；

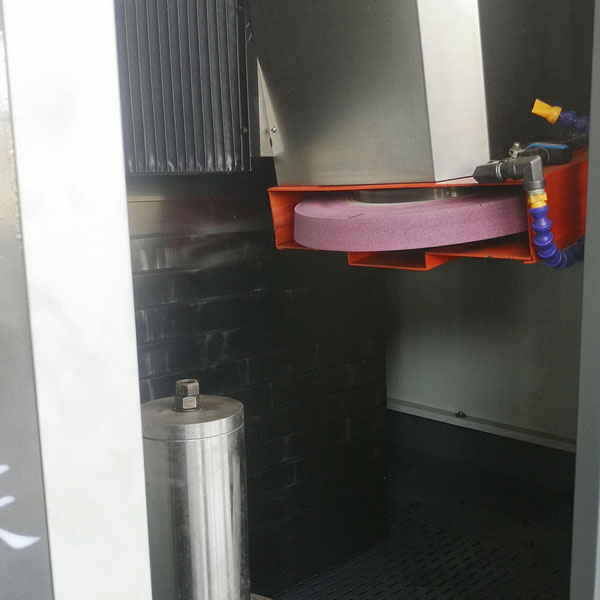

أجزاء رمح الطحن

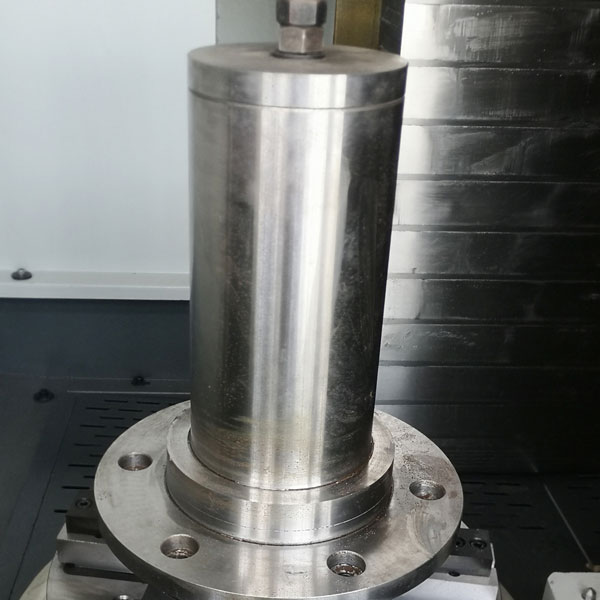

مهاوي التروس ، مهاوي الحركية
الهيكل الداخلي للآلة

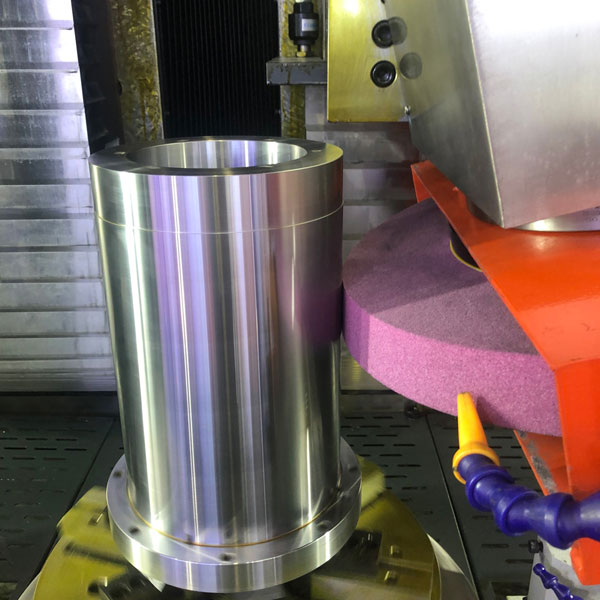

تحمل بوش ، دليل شجيرة طحن
1. أجزاء العمود: مهاوي الحركية ، مغازل مخرطة ، مهاوي تروس ، وما إلى ذلك ، والتي عادة ما تكون أطراف دوارة طويلة ومستقيمة تتطلب أسطح أسطوانية عالية الدقة ；
2. البطانات: البطانات الحاملة ، البطانات التوجيهية ، إلخ. يمكن لآلات الطحن الأسطوانية العمودية التعامل
3. الوجوه النهائية والأسطح المسطحة: بالإضافة إلى الأسطح الأسطوانية ، يمكن أيضًا استخدام آلات الطحن الأسطوانية الرأسية لطحن الوجوه النهائية من الأعمدة أو الأسطح المسطحة البسيطة ；
4. قطع العمل المخروطية: قادرة على معالجة أجزاء ذات شكل مخروطي ، وبعض أدوات السيقان ، وأجزاء ملائمة تفتق من مهاوي الإرسال ；
إنه مناسب لتصنيع الأجزاء في العديد من المجالات مثل أدوات السيارات والطيران والأدوات الدقيقة.
ج: السمة الرئيسية لآلة الطحن الأسطوانية الرأسية هي أن مغزل عجلة الطحن يتم ترتيبه رأسياً ، وهو مناسب لمعالجة قطع عمل أطول أو أثقل ؛
يتم ترتيب مغزل عجلة الطحن الأفقي أفقياً ، وهو أكثر ملاءمة لمعالجة قطع العمل القصيرة والمعقدة.
ج: يتم استخدام أنظمة الدوران عالية الدقة ، وأرشديات الدقة وتجميعات الحامل ، وأنظمة CNC المتقدمة لضمان دقة الآلات.
ج: أولاً ، يجب عليك التأكد من اختيار عجلة الطحن بشكل صحيح والاحتفاظ بها حادة ؛ ثانياً ، اضبط معلمات الطحن بشكل معقول. من الضروري أيضًا ضمان إمدادات سائل التبريد الكافية ؛
أخيرًا ، تحقق من أداة الآلة والحفاظ عليها.
