مركز الآلات الرأسي 5 محاور

مركز الآلات الرأسي 5 محاور: المعدات الأساسية للتصنيع عالي الدقة

في التصنيع الحديث ، نظرًا لأن هياكل المنتجات تصبح معقدة بشكل متزايد ، فإن الأنواع المادية تنويع ، وتستمر مطالب دقة الآلات والكفاءة في الارتفاع ، ولم تعد آلات CNC التقليدية ذات 3 محاور تلبي متطلبات الآلات المركب عالية الدقة والمتعددة الزوايا والمركبة متعددة العمليات. في هذا السياق ، ظهر مركز الآلات الرأسي المكون من 5 محاور وسرعان ما أصبح جهازًا أساسيًا في مجال التصنيع المتطور.

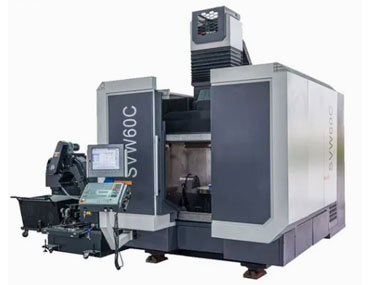

مركز الآلات الرأسي المكون من 5 محاور هو أداة آلة CNC متقدمة تدمج الطحن والمملة والحفر والتشديد والانتقام والاستفادة الصلبة في وحدة واحدة. لا يمتلك فقط جميع إمكانيات الآلات للآلات التقليدية ذات المحور المكون من 3 ، بل تضيف أيضًا محورين دوارين إضافيين (المحور A ومحور C) ، مما يتيح الآلات السطحية المستمرة والمعقدة على جوانب متعددة من الشغل في إعداد واحد. هذا يحسن بشكل كبير كفاءة الآلات وجودة تشكيل جزء.

1. أوضاع التركيب الهيكلي وحركة

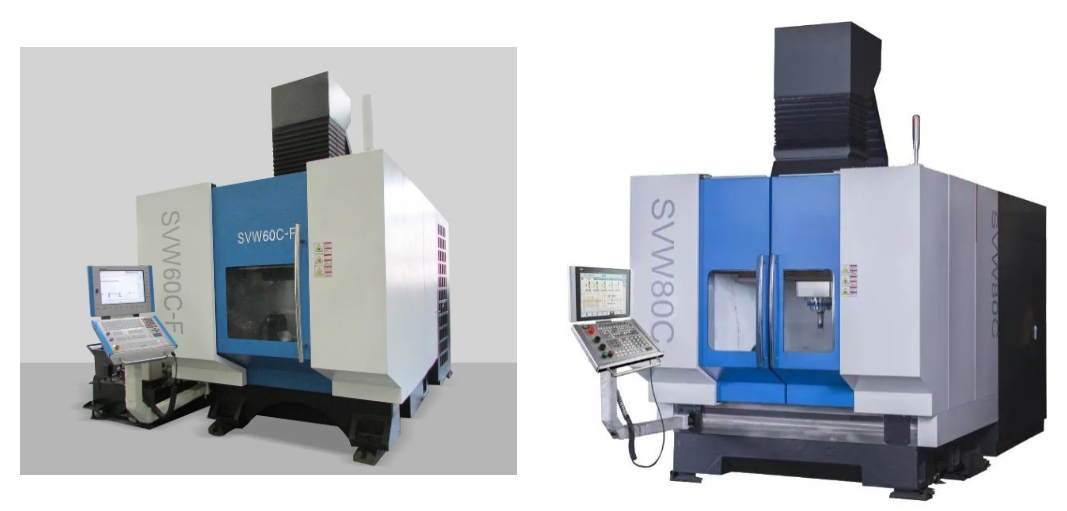

يتكون مركز الآلات الرأسي المكون من 5 محاور من قاعدة ، عمود ، مربع تقاطع ، ذاكرة الوصول العشوائي ، ذاكرة الوصول العشوائي ، النظام الهوائي ، نظام التشحيم التلقائي ، النظام الهيدروليكي ، نظام التبريد وإزالة الرقائق ، نظام التحكم الكهربائي ، نظام التفتيش ، ونظام الحماية المرفقة بالكامل.

المحاور الخطية الثلاثة للحركة هي:

-المحور السيني: حركة اليمين اليسرى لصندوق الكبش ؛

-المحور ص: حركة الظهير الأمامي للحماس.

-المحور z: حركة رام.

عادةً ما يكون المحوران الدورانيان:

-المحور A: دوار جدول trunnion (الدوران حول المحور السيني) ؛

-محور ج: دوران العمل القابل للوصول إلى المحور z.

يسمح هذا التصميم الهيكلي لأداة القطع بالتعامل مع قطعة العمل من أي زاوية ، مما يتيح القطع المستمر للأسطح المكانية المعقدة. يمكن التحكم في كل محور تلقائيًا بواسطة وحدة التحكم ، مما يسمح بتعيين تصنيع الارتباط المتزامن 5 محاور لتحقيق التحكم المكاني عالي الدقة ، وتلبية احتياجات الآلات للأجزاء المعقدة.

---

الثاني. تحليل المزايا الفنية

1. تصميم القوة العالية والصلابة

يتبنى مركز الآلات الرأسي المكون من 5 محاور سريرًا مصبوبًا متكاملًا وتصميمًا هيكليًا معززًا ، مما يوفر صلابة ثابتة وديناميكية ممتازة. يضمن الهيكل الميكانيكي عالي القوة دقة مستقرة للآلات في ظل القطع عالية السرعة وظروف الحمل الثقيلة ، مما يجعله مناسبًا للتصنيع الفعال لمواد مختلفة مثل الفولاذ الكربوني ، الصلب ، الصلب المميت ، الحديد الزهر ، الصلب المصبوب ، والمعادن غير الحديدية.

2. تحديد المواقع عالية الدقة ومعدل التغذية المستقرة

تم تجهيز هذه الآلات عمومًا بمحركات سيرفو عالية الدقة وأنظمة نقل برغي الكرة ، جنبًا إلى جنب مع طرقات إرشادية خطية أو هيدروستاتيكية. أنها تتيح تشغيل ناعم منخفضة السرعة والوضع الدقيق عالي السرعة. سواء أثناء الخشنة بسرعات منخفضة أو التشطيب بسرعات عالية ، فإنها تضمن قطعًا مستقرًا دون انزلاق عصا أو زحف أو اهتزاز ، مما يحسن بشكل كبير من الانتهاء من السطح والتناسق الأبعاد للأجزاء المعنية.

3. 5 محاور تقنية التحكم في وقت واحد

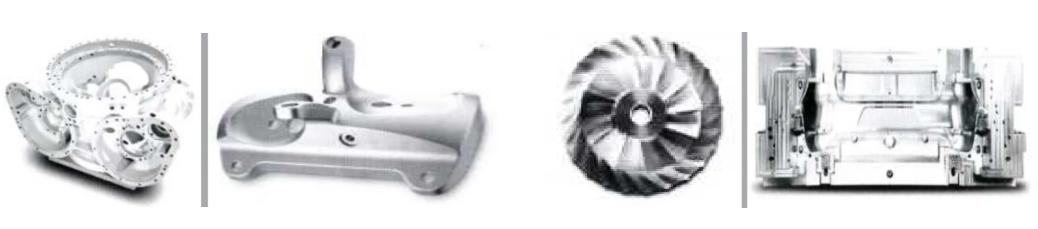

يشير التصنيع المتزامن من 5 محور إلى الحركة المنسقة لخمس محاور (ثلاثة خطية + دورتين) أثناء المعالجة ، وتشكيل مسارات مكانية معقدة. تتيح هذه الميزة تصنيع الأسطح المعقدة ، والطائرات المائلة ، والخطوط غير المنتظمة التي لا يمكن للآلات التقليدية ذات المحاور المكونة عليه التعامل. إنه يلعب دورًا لا يمكن الاستغناء عنه في تصنيع المكونات مثل شفرات محركات الطائرات ، وموظفي الدبوس ، وتجويف العفن.

4. درجة عالية من الأتمتة والتكامل

تتضمن التكوينات القياسية عادةً أنظمة CNC عالية الأداء مثل نظام Heidenhain الألماني ، ودعم لغات البرمجة المتعددة ووظائف المحاكاة الرسومية. بالإضافة إلى ذلك ، يمكن تزويد هذه الآلات بمغير الأدوات التلقائي (ATC) ، وأجهزة قياس الأدوات ، وأنظمة قياس الشغل ، ووحدات تعويض الأخطاء عبر الإنترنت. تتيح هذه الميزات الآلات غير المراقبة ، والمراقبة في الوقت الفعلي ، وردود الفعل الجودة ، مما يعزز بشكل كبير من كفاءة الإنتاج ومستويات الأتمتة.

---

ثالثا. سيناريوهات التطبيق النموذجية

1. صناعة الطيران

غالبًا ما تحتوي الأجزاء في صناعة الطيران على هندسة معقدة وقوة عالية وخصائص خفيفة الوزن. على سبيل المثال ، تتطلب المكونات الهامة مثل شفرات محركات الطائرات وأقراص التوربينات وأتراضي الهبوط تصنيعًا من 5 محاور لتحقيق الأسطح المنحنية ذات الجودة العالية ذات الجودة العالية. يعد مركز الآلات الرأسي المكون من 5 محاور ، مع صلابة ودقة واستقرار ، هو الخيار المثالي لتصنيع هذه الأجزاء.

2. صناعة تصنيع القوالب

تضع صناعة القوالب متطلبات عالية للغاية على دقة الآلات ، وخشونة السطح ، وتخليص المناسب. تتيح تقنية المحور 5-تصنيع قوالب التجويف العميقة ، والنوى المعقدة ، والهياكل الجانبية ، وتجنب الأخطاء التراكمية الناتجة عن إعدادات متعددة وتحسين كفاءة الآلات وجودةها بشكل كبير.

3. مكونات السيارات والسيارات الجديدة

في تصنيع المكونات الرئيسية لأنظمة طاقة مركبات الطاقة الجديدة ، وصواني البطاريات ، ومقاطع السيارات ، يتم استخدام مراكز تصنيع 5 محاور لتصنيعها عالية الدقة لأنظمة الثقب المعقدة ، هياكل تبديد الحرارة ، وتصميمات خفيفة الوزن ، وتلبية اتجاه تطوير المركبات الخفيفة والثانية عالية الأداء.

4. التعليم والبحث وتصنيع المعدات الراقية

تستخدم الجامعات ومؤسسات الأبحاث ومصنعي المعدات المتطورة على نطاق واسع مراكز تصنيع 5 محاور لتطوير العمليات الجديدة واختبار المواد وإنتاج النموذج الأولي ، مما يعزز تقدم تكنولوجيا التصنيع الراقية في الصين.

رابعا. اتجاهات التنمية المستقبلية

مع تعميق التصنيع الذكي والصناعة 4.0 ، تتطور مراكز التصنيع العمودية 5 محاور في الاتجاهات التالية:

1. ترقية ذكية

ستدمج آلات المحور المكون من 5 محاور في المستقبل إدراك أكثر ذكاءً ، واكتساب البيانات ، والمراقبة عن بُعد ، وتقنيات الآلات التكيفية. من خلال التواصل مع أنظمة MES و ERP ، يمكن تحقيق إدارة بيانات الدورة الكاملة لعملية الإنتاج ، مما يؤدي إلى تحسين استخدام المعدات ومرونة التصنيع.

2. الصناعة الخضراء وصديقة للبيئة

مدفوعًا بسياسات توفير الطاقة وحماية البيئة ، تعمل شركات تصنيع أدوات الآلات على تحسين أنظمة التبريد وأنظمة إزالة الرقائق ووحدات إدارة استهلاك الطاقة لتقليل نفايات الطاقة والتلوث البيئي أثناء التشغيل ، وبناء نظام تصنيع أخضر.

3. إمكانيات الآلات المركبة المحسنة

ستقوم مراكز التصنيع ذات المحور 5 بدمج الدوران ، والطحن ، وقطع الليزر ، وعمليات التصنيع الإضافية ، والتحرك نحو اتجاه 'واحد من الآلات الواحدة يكمل جميع العمليات ' الآلات المركبة ، وتدفقات عملية التقصير وتحسين الكفاءة الكلية.

4. التكامل العميق لبرامج العملية

ستصبح برنامج CAM أكثر قوة ، ودعم تخطيط المسار المعقد ، والكشف عن التصادم ، والتحقق من المحاكاة ، وتحسين المعلمات ، وغيرها من الوظائف. سيؤدي ذلك إلى خفض الحواجز التشغيلية ، ويحسن كفاءة البرمجة ، ويحقق حقًا 'انقرًا واحدًا للآلة. '

---

خامسا. الاستنتاج

كقطعة أساسية من المعدات في التصنيع الحديث ، يوضح مركز التصنيع العمودي المكون من 5 محاور حيوية قوية بين الصناعات مثل الفضاء ، وتصنيع السيارات ، والأجهزة الطبية ، وتصنيع القوالب نظرًا لأدائه الممتاز للآلات ، وتطبيقها الواسع ، ودرجة عالية من الأتمتة. من خلال التطوير المستمر لتكنولوجيا التصنيع الذكية ، ستلعب مراكز التصنيع ذات 5 محاور دورًا أكثر أهمية في المستقبل ، مما يدفع صناعة التصنيع في الصين نحو التنمية عالية الجودة ، والكفاءة العالية ، والتنمية الذكية.

بالنسبة لمؤسسات التصنيع ، فإن اختيار النموذج الصحيح ، واستخدام المعدات علمياً ، والاستفادة الكاملة من مزايا مراكز التصنيع ذات 5 محاور هي مفتاح تعزيز القدرة التنافسية للمنتج وتحقيق الترقية الصناعية. بالنظر إلى المستقبل ، لدينا كل الأسباب للاعتقاد بأن مراكز التصنيع ذات 5 محاور ستواصل قيادة اتجاه التصنيع المتطرف ، مما يضخ الزخم القوي في التصنيع الذكي في الصين.
