آلات والعتاد
 |
| الكمية: | |
|---|---|

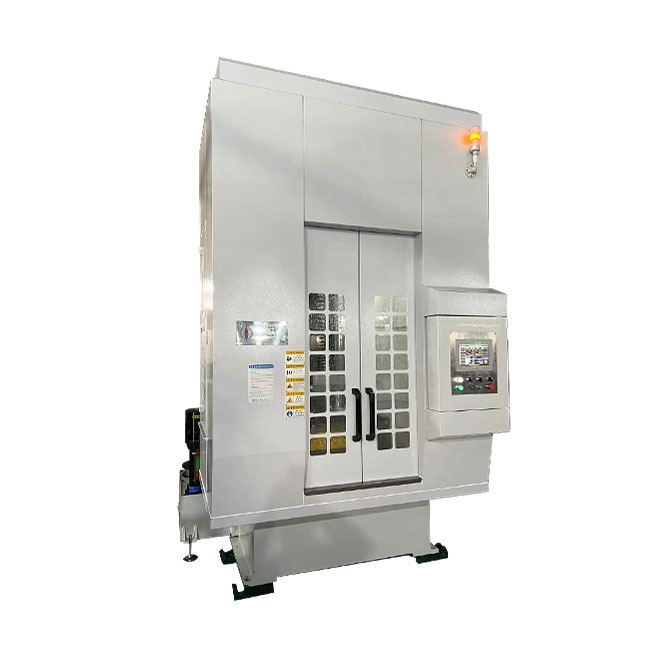

العمود (السرير) ، القاعدة: صفيحة فولاذية Q235 هيكلية بطبيعتها ، وهي مصممة أيضًا لتكون مقدمة قبل وبعد كل عملية تطهير لضمان استقرار الماكينة.
تتكون لوحة الشريحة الأولية من مادة HT300 ، والسكك الحديدية دليل على شكل توهج ، والتي تمتلك فوائد وجود فهم قوي وكمية صغيرة من الانقلب.
جهاز وضع الأدوات التلقائي: يمكن وضع أطوال مختلفة من عمليات الإanskes في هذا الجهاز ببساطة عن طريق لمس المفاتيح على الشاشة.
جسم القاطع الرئيسي والمساعد: يتم استخدام الصلب من السبائك ، ويتكون جميع الفكين من الصلب عالي التردد مع مركز يمكن تعيينه في أي مكان.
| نموذج | L5705 | L5710 | L5720 | وحدة |
| التوتر المقنن | 50 | 100 | 200 | كيلوغرام |
| السكتة الدماغية المقدرة | 800 | 1250 | 1600 | مم |
| سرعة التطور | 1 ~ 10 | 1 ~ 10 | 1 ~ 8 | م/دقيقة |
| مجموعة من طول الرطب | 500 ~ 900 | 600 ~ 1400 | 600 ~ 1700 | مم |
| سرعة العودة | 2 ~ 20 | 2 ~ 20 | 2 ~ 20 | م/دقيقة |
| حجم Workbench (LXW) | 350 × 300 | 410 × 340 | 430 × 380 | م/دقيقة |
| ارتفاع التحميل والتفريغ | ≤910 | ≤935 | ≤1100 | م/دقيقة |
| قوة المحرك الرئيسية | 7 | 17 | 31.5 | KW |
| إجمالي الطاقة المحرك | 14 | 24 | 42 | KW |
| برواخ يتحرك السرعة لأعلى | 1 ~ 5 | 1 ~ 5 | 1 ~ 5 | م/دقيقة |
| بروخ تحرك لأسفل السرعة | 1 ~ 5 | 1 ~ 5 | 1 ~ 5 | م/دقيقة |
| قطرها max.hole للوجود | φ75 | φ60 | φ100 | مم |
| الحد الأقصى للقطعة خارج القطر*سمك | φ190 × 80 | φ200 × 90 | φ280 × 90 | مم |
| صافي وزن أداة الآلة | 4700 | 8800 | 12500 | كجم |
| مساحة عمل أداة الماكينة (LXWXH) | 2800 × 2700 × 4000 | 3600 × 3000 × 4800 | 3700 × 3200 × 5600 | مم |
معيار:
دليل الأعمدة والعمود.
قاعدة؛
لوحة الشريحة الرئيسية
الأسطوانة الرئيسية
أدوات اسطوانة التثبيت.
دفع الجهاز
تغذية السكين
جهاز ضبط السكين ؛
قرص صغير
مشبك السكين الرئيسي.
مشبك السكين المساعد.
النظام الهيدروليكي الرئيسي ؛
مضخة المكبس المحورية لمحرك الأقراص الرئيسي ؛
مضخات زيت القيادة الإضافية ، صمامات الملف اللولبي ، صمامات المكدس ؛
المحطة الهيدروليكية (مجموعة الخزان) ؛
مبرد الزيت
التبريد (مضخة مزدوجة) ؛
إزالة الرقاقة (ناقل رقاقة من نوع المكشطة) ؛
الحماية (الباب التلقائي) ؛
شراش

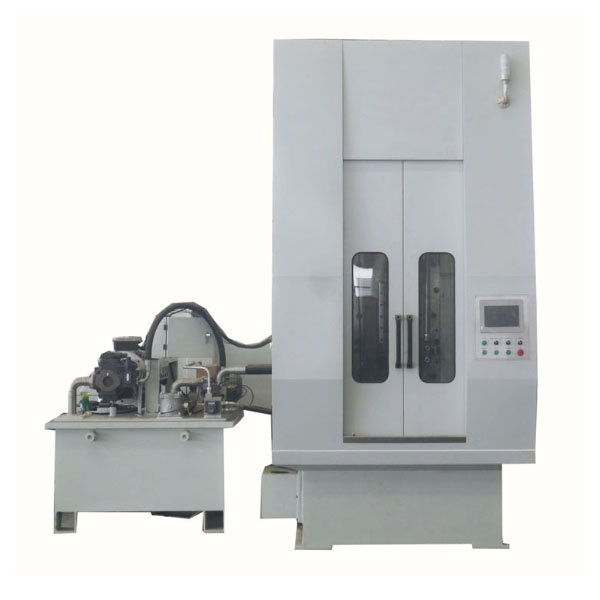

5 طن آلة تطرق العمود الأحادي
بروكات طويلة وقصيرة

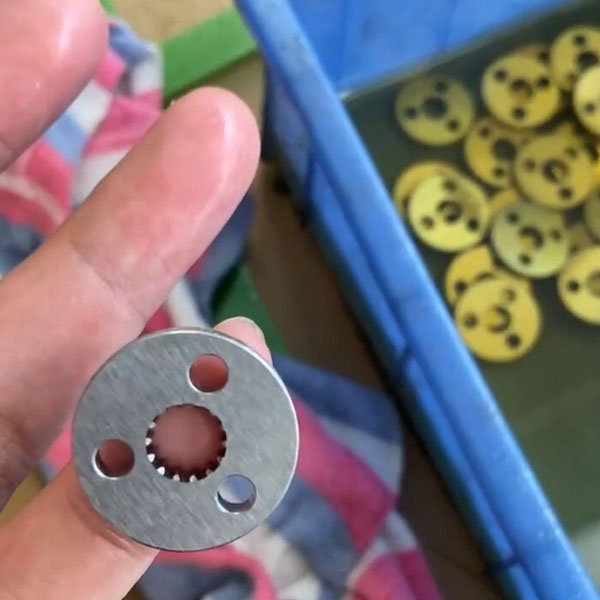

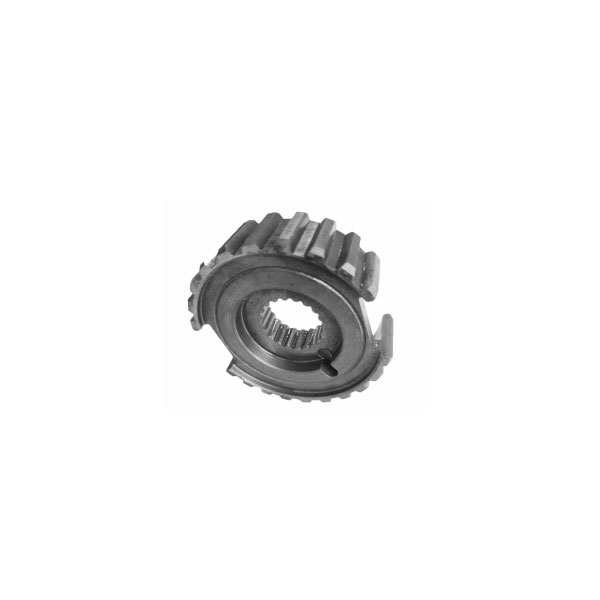

تحمل داخلي
بروتشي الداخلي الصغير

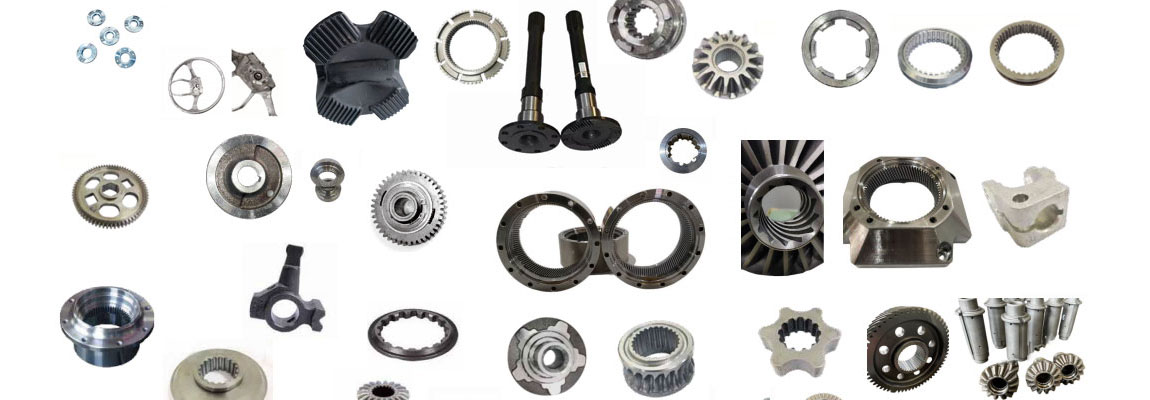

صناعة السيارات : بالنسبة لتصنيع ثقوب سترة المياه وثقوب مرور الزيت في كتل المحرك ، والعتاد والثقوب المتشابكة داخل الإرسالات ، وما إلى ذلك ، وكذلك الملاذ الدقيق في مكونات نظام الفرامل والتوجيه.
Aerospace : بالنسبة لمحركات الطائرات ، وقنوات التبريد داخل شفرات التوربينات ، والتجويف الداخلي الخاص في المكونات الهيكلية للمركبة الفضائية ، وما إلى ذلك لتلبية معايير الأداء الصارمة.
تصنيع الأدوات الدقيقة : تستخدم لمعالجة التجويف الداخلي للأجزاء الدقيقة الصغيرة ، مثل عدة أجهزة الاستشعار ، وتجميعات الصمامات ، والمفاصل في أنظمة الأنابيب الدقيقة.
تصنيع الآلات العامة : بما في ذلك المضخات والصمامات والضواغط وغيرها من الصناعات ، مثل كتلة صمام النظام الهيدروليكي ، ومسار التدفق في غلاف المضخة.
معدات الطاقة : معالجة فتحات الدوار للمولدات ، والهياكل الداخلية لقطع حفر البئر النفط ، ومباني تحمل توربينات الرياح ، وما إلى ذلك ، لتحسين الأداء الكلي والكفاءة التشغيلية للمعدات.
