تصفح الكمية:150 الكاتب:محرر الموقع نشر الوقت: 2024-05-16 المنشأ:محرر الموقع

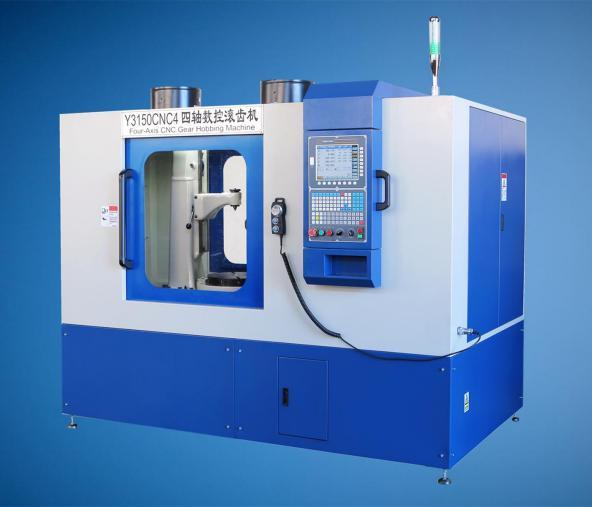

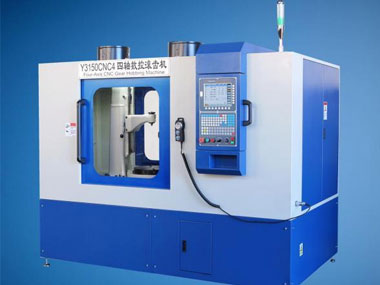

آلة قطع التروس CNC ذات أربعة محاور Y3150CNC4 هي آلة ذات أربعة محاور، مع أربعة محاور مؤازرة، ومحورين خطيين CNC: محور التغذية الشعاعي (المحور X)؛ محور التغذية المحوري (المحور Z)؛ محورين دوارين CNC: المحور الدوار للطاولة (المحور C)؛ المحور الدوار للمغزل (المحور B). يمكن للأداة الآلية تحقيق التحكم في الارتباط بأربعة محاور في وقت واحد.
إن آلة قطع التروس CNC ذات 4 محاور Y3150 هي شهادة على الابتكار المستمر في الصناعة التحويلية. من خلال دمج تكنولوجيا CNC المتقدمة والقدرات شبه الأوتوماتيكية، فإن هذه الآلة تضع معايير جديدة لإنتاج التروس. إن قدرتها على التعامل مع مجموعة متنوعة من أحجام التروس والأشكال المعقدة تجعلها أداة لا غنى عنها في مختلف القطاعات، بما في ذلك السيارات والفضاء.
نظام التحكم CNC والتصميم رباعي المحاور لا يعززان دقة الماكينة فحسب، بل يعززان أيضًا كفاءتها التشغيلية. ويترجم ذلك إلى دورات إنتاج أسرع وتكاليف أقل، مما يوفر ميزة تنافسية للمصنعين. تعمل الوظيفة شبه التلقائية على تبسيط العمليات، مما يقلل من الحاجة إلى إدخال يدوي واسع النطاق ويقلل من نفقات العمالة.
تم بناء Y3150 على قاعدة من حديد الزهر المقوى، مما يضمن تخميد الاهتزاز أثناء القطع الثقيل. تُترجم هذه السلامة الهيكلية مباشرةً إلى تشطيبات سطحية فائقة وعمر افتراضي ممتد للأداة، مما يضمن بقاء خط الإنتاج الخاص بك دون انقطاع.
بالنسبة لورش العمل المعتادة على آلات الخرط الميكانيكية، فإن الانتقال إلى Y3150 يكون سلسًا. يوفر نظام CNC رباعي المحاور واجهة بديهية تعمل على تقليل منحنى التعلم للمشغلين، مما يسمح لهم بإنتاج تروس معقدة بعد وقت قصير من التثبيت.
وحدة القطع | |
فُولاَذ | 4mm |
الحديد الزهر | 5 ملم |
الحد الأقصى للقطر لتصنيع التروس الأسطوانية المستقيمة | |
مع عمود صغير | 350 ملم |
بدون عمود صغير | 500 ملم |
الحد الأقصى لقطر التروس الحلزونية الأسطوانية وشوط حامل الأداة | |
للحصول على زاوية حلزونية تبلغ 30 درجة دوران لليمين، يتم إجراء المعالجة الآلية يبلغ القطر 370 ملم وطول حامل الأداة 160 ملم للحصول على زاوية حلزونية تبلغ 30 درجة دوران لليسار، يتم إجراء المعالجة الآلية يبلغ قطرها 370 ملم وشوط حامل الأداة 240 ملم للحصول على زاوية حلزونية تبلغ 45 درجة للتدوير الأيمن، يتم إجراء المعالجة الآلية يبلغ قطرها 250 ملم وشوط حامل الأداة 65 ملم للحصول على زاوية حلزونية تبلغ 45 درجة للتدوير الأيمن، يتم إجراء المعالجة الآلية يبلغ قطرها 250 ملم وشوط حامل الأداة 105 ملم | |
الحد الأقصى لطول السفر لشريحة حامل الأداة- | 240 ملم |
المسافة بين عمود دوران الموقد والخط الأوسط للطاولة | |
الحد الأقصى | 310 ملم |
الحد الأدنى (مسافة عمود الدوران إلى الطاولة أكبر من 185 ملم | 30mm |
الحد الأقصى لزاوية الحلزون بالقطع | 45 درجة |
تفتق المغزل (تفتق مورس) | رقم 4 |
فصل | 7 |
الحد الأدنى للمسافة من محور لوحة الموقد إلى سطح الطاولة | 170 ملم |
أقصى مسافة من محور لوحة الموقد إلى سطح الطاولة | 410 ملم |
قطر الشجرة القابل للتبديل للموقد | 22، 27 ملم |
أقصى قطر للموقد | 120 ملم |
قطر فتحة الطاولة | 60 ملم |
السرعة القصوى للطاولة | 12r/دقيقة |
نطاق سرعة المغزل الفرن | 0 ~ 500 دورة في الدقيقة |
معدل التغذية الشعاعية | 0 ~ 6000 دورة في الدقيقة |
معدل التغذية المحورية | 0 ~ 6000 دورة في الدقيقة |
قوة محرك المضخة | 120 واط 2760 دورة في الدقيقة |
وزن الماكينة (مع الملحقات) | 3200 كجم |
الأبعاد العامة | 2350×1650×2200 ملم |
نظرًا لاختلاف المعايير الدولية، فمن الصعب الحصول على نفس الآلة تمامًا، لكن هذه الآلة تلبي المتطلبات شبه الأوتوماتيكية. إذا كنت بحاجة إلى إنتاج آلة قطع التروس وفقًا لمتطلبات العميل، فيرجى تقديم الرسم والاتصال بنا. شكرًا لك.
في الختام، فإن آلة قطع التروس CNC ذات 4 محاور Y3150 هي أكثر من مجرد قطعة من المعدات؛ إنه استثمار استراتيجي للمصنعين الذين يهدفون إلى تعزيز قدراتهم الإنتاجية. ويضمن مزيجها من الدقة والكفاءة والتنوع أنها تلبي المتطلبات المتطورة للتصنيع الحديث، مما يساعد الشركات على الحفاظ على ميزة تنافسية في صناعة سريعة التقدم.
