آلات والعتاد
 |
| الكمية: | |
|---|---|

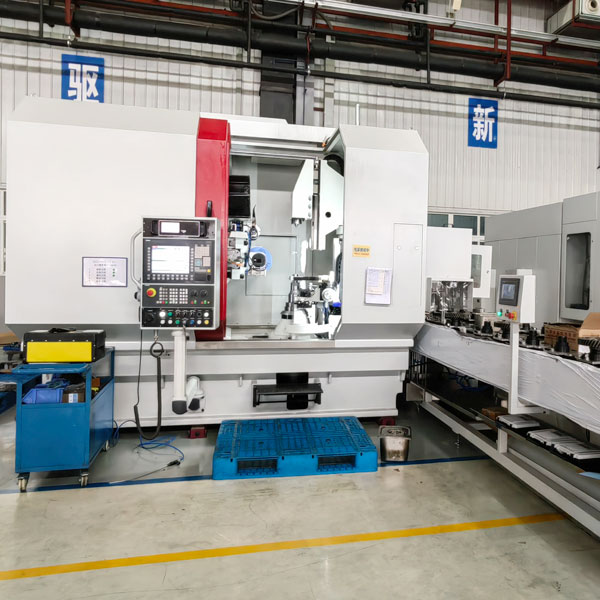

إنه مناسب بشكل خاص للطحن العالي الدقة لكميات كبيرة من التروس الأسطوانية المتصارقة في السيارات التقليدية ، السيارات الجديدة للسيارات ، دراجة نارية ، ناقل الحركة وغيرها من الصناعات.

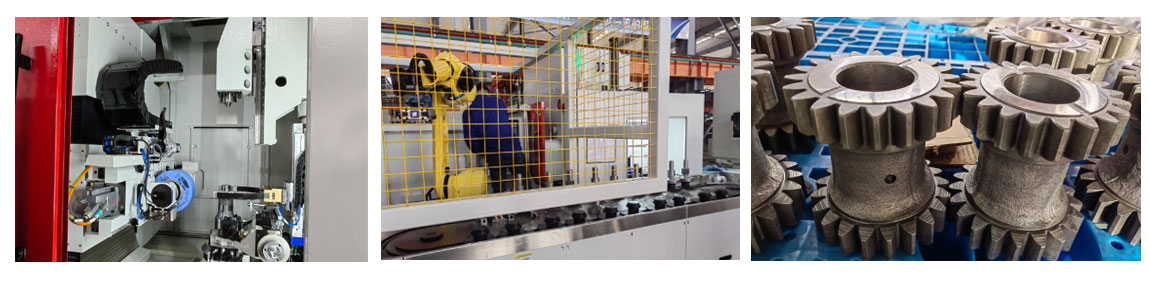

عند اعتماد تصميم مغزل شغل عمل مزدوج ، يتم الطحن ، بينما تقوم مغزل الشغل الآخر بتحميل وتفريغ قطعة العمل ومواءمة الأسنان ، مما يحسن إلى حد كبير كفاءة الآلات في الجهاز.
يمكن تجهيز الماكينة بالروبوتات والصوامع لزيادة تحسين درجة الأتمتة ، وزيادة كفاءة الآلات وتقليل كثافة العمالة للعمال.
مشروع | حدود | وحدة |
أقصى قطر الشغل | φ260 | مم |
أقصى عرض أسنان الشغل | 180 | مم |
وحدة الشغل القصوى | 4 (5) | مم |
زاوية اللولب الشغل | ± 45 | ° |
المسافة الأفقية من مركز عجلة الطحن إلى مركز الطاولة (المحور السيني) | 110 ~ 360 | مم |
الحركة الرأسية القصوى لعجلة الطحن (المحور ص) | 250 | مم |
المسافة العمودية من مركز عجلة الطحن إلى سطح الجدول (المحور z) | 170 ~ 370 | مم |
المسافة من وجه الطاولة إلى الوجه الخلفي لذيذ العمود الخلفي (محور W1/W2) | 336 ~ 651 | مم |
أقصى سرعة خط الطحن (محور ب) | 80 | آنسة |
سرعة الجدول القصوى (محور C1 ، محور C2) | 2000 | دورة في الدقيقة |
سرعة ارتداء الأسطوانة (محور B3) | 1500 ~ 7000 | دورة في الدقيقة |
أقصى سرعة لجدول التبادل متعدد المواقع (محور C3) | 25 | دورة في الدقيقة |
نطاق الملابس (محور C4) | ± 5 | ° |
طحن العجلة مغزل طاقة (محور ب) | 15.5 | KW |
مواصفات عجلة الطحن (القطر الخارجي x الطول الداخلي x) | φ275xφ160x160 | مم |
أبعاد المعدات (الطول × العرض × الارتفاع) | 3200x5300x3000 | مم |
وزن الجهاز الرئيسي | حوالي 8500 | كجم |
