آلات والعتاد
 |
| الكمية: | |
|---|---|

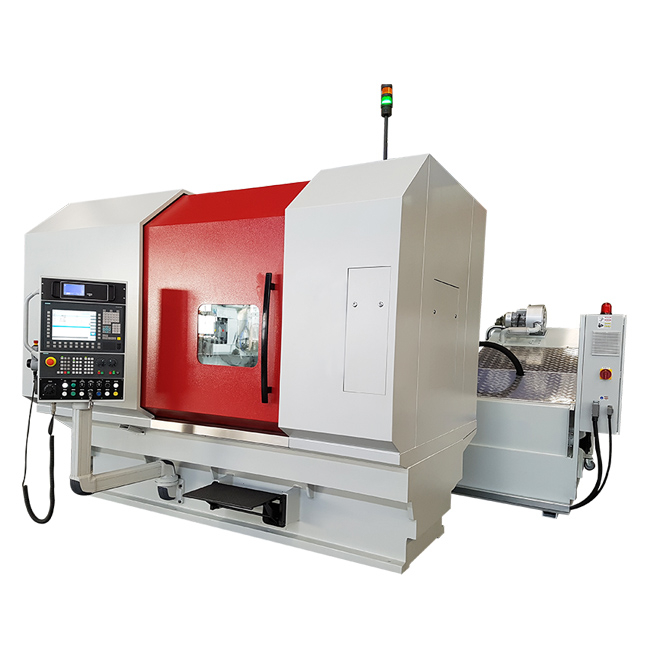

شحذ التروس المسننة مثل التروس الأسطوانة والتروس لإنتاج الدُفعات من التروس الأسطوانية المتصلب للأعمدة والأقراص.

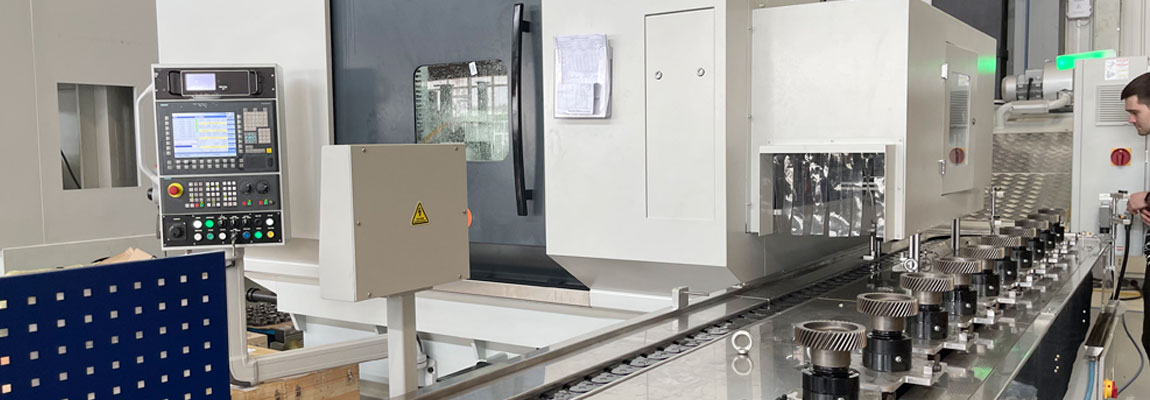

يمكن تجهيز الماكينة ببوين الدورة الدموية (نظام التحميل) للآلات غير المراقبة لمدة ساعة واحدة على الأقل.
تحتاج فقط إلى إدخال معلمات الشغل ، والمعلمات الكاشطة ، ومعلمات العملية ، وما إلى ذلك على الواجهة ، يمكن أن تكون أرضية ، ويمكن أن تكون أي شكل من أشكال الأسنان على شكل خزانة الملابس.
مشروع | حدود | وحدة |
أقصى قطر الشغل | φ320/360 | مم |
أقصى عرض أسنان الشغل | 280 | مم |
وحدة الشغل القصوى | 6/8 | مم |
أقصى زاوية حلزون الشغل | ± 45 | ° |
المسافة الأفقية من مركز عجلة الطحن إلى مركز الطاولة (المحور) | 90 ~ 360 | مم |
الحركة الرأسية القصوى لعجلة الطحن (المحور ص) | 250 | مم |
السرعة القصوى لعجلة الطحن (المحور ص) | 7000 | مم/دقيقة |
المسافة العمودية من مركز عجلة الطحن إلى سطح الجدول (المحور z) | 130 ~ 450 | مم |
المسافة من وجه الطاولة إلى الوجه الخلفي لذيذ العمود الخلفي (محور W) | 250 ~ 850 (التكوين القياسي) | مم |
السكتة الدماغية من روبوت التحميل والتفريغ (WRL1 ، WRL2) | 251 ~ 576 (التكوين مع التحميل والتفريغ) | مم |
أقصى سرعة لمغزل عجلة الطحن (محور ب) | 350 (التكوين مع التحميل والتفريغ) | مم |
سرعة الجدول القصوى (المحور C) | 7000 | دورة في الدقيقة |
سرعة ارتداء الأسطوانة (محور B3) | 1800 | دورة في الدقيقة |
طحن العجلة مغزل طاقة (محور ب) | 3000 ~ 6000 | دورة في الدقيقة |
طحن واجهة عمود العجلة الأساسية | HSK80 | |
مواصفات عجلة الطحن (القطر الخارجي x الطول الداخلي x) | φ280xφ115x160 | مم |
أبعاد المعدات (الطول × العرض × الارتفاع) | 4300x5600x3500 | مم |
وزن الجهاز الرئيسي | حوالي 10000 | كجم |
آلة تشجيع العتاد

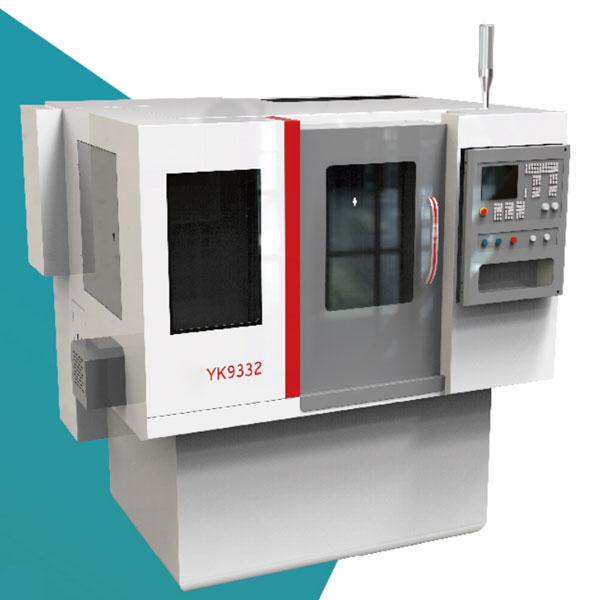

آلة تشكيل العتاد

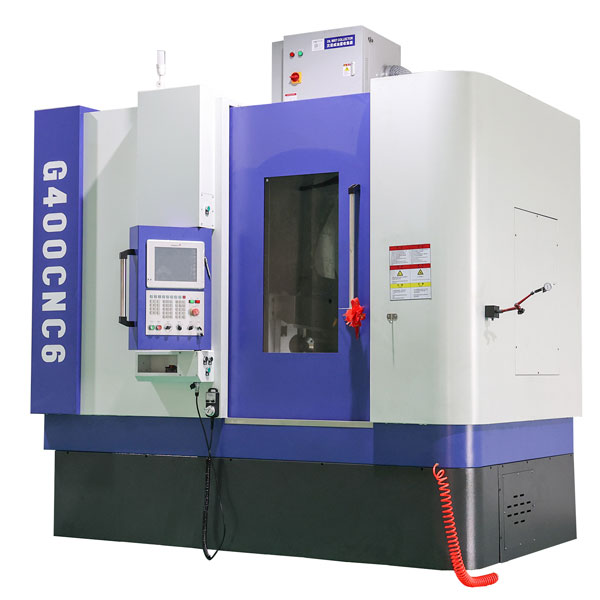

آلة العتاد
يمكنك النقر على الصورة أعلاه للحصول على التفاصيل.
