آلة تشكيل تروس CNC مع 8 محاور و 5 روابط

تستخدم آلة تشكيل تروس CNC حركة القطع المتبادلة لأعلى ولأسفل لمشكل التروس والمتداول النسبي مع قطعة العمل لإنجاز ، على سبيل المثال ، التروس الأسطوانية ذات الأسنان المستقيمة ، والتروس المتعددة ، والتروس الداخلية والخارجية والتروس القطاع ، وما إلى ذلك.

توافر الحالة:

الكمية:



رسالتك سلة الاستفسارات

وصف المنتج

آلة تشكيل تروس CNC

الجهاز عبارة عن آلة لتشكيل تروس CNC المكونة من ثمانية محاور ، مع الميزات التالية:

مزود بنظام دليل حلزوني إلكتروني ، والذي يتيح تصنيع التروس الحلزونية دون الحاجة إلى تثبيت أدلة حلزونية خاصة.

تحتوي شريحة حامل الأدوات على وظيفة رفع ، وهي مناسبة بشكل خاص للتصنيع الفعال للتروس المكررة بنفس الوحدة ولكن أعدادًا مختلفة من الأسنان تحت ظروف التثبيت المفردة.

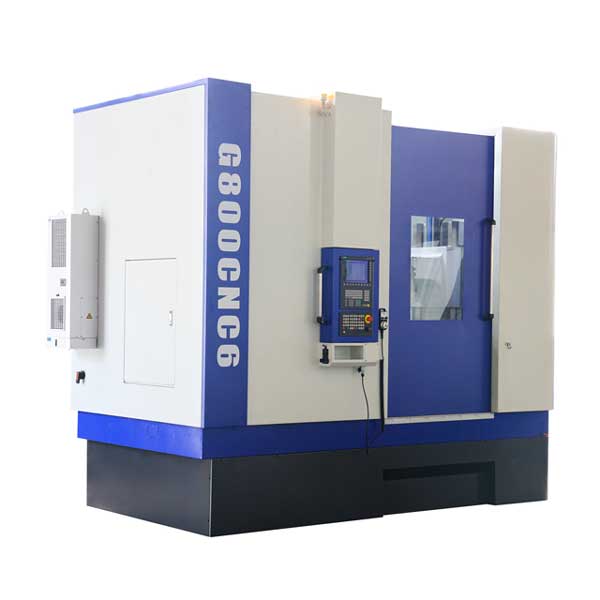

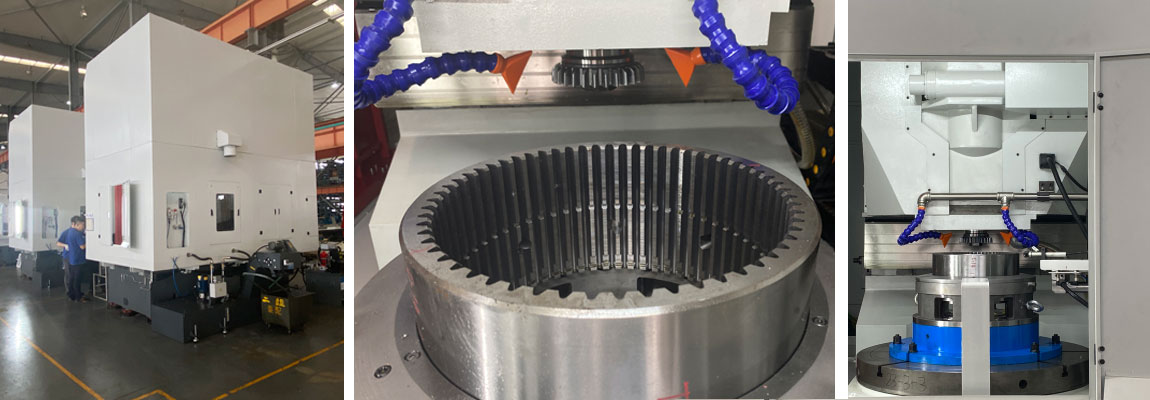

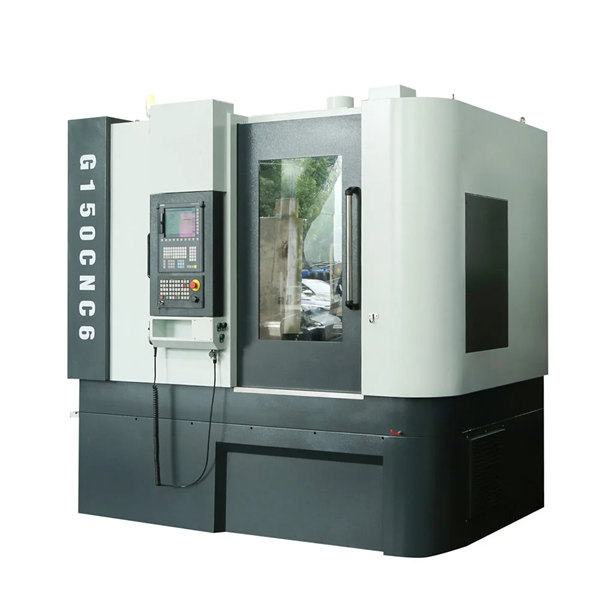

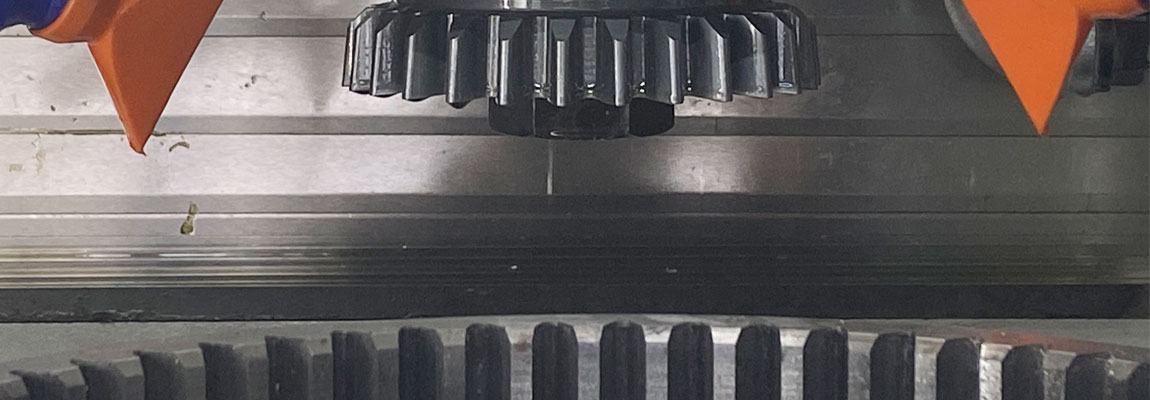

CNC-Gear-Chaping-Machine

سمات

تم تصميم جدول الأرجوحة CNC لدعم ليس فقط تصنيع التروس الصغيرة ، ولكن أيضًا تصنيع التروس مع متطلبات اتجاه الأسنان الخاصة.

إنتاج فعال.

تم تصميم حامل أدوات الماكينة مع الإرشاد الهيدروستاتيكي والمحامل الهيدروستاتيكية للتأكد من أنه يمكن أن يتكيف مع عمليات السكتة الدماغية عالية السرعة تصل إلى الحد الأقصى لمعدل السكتة الدماغية البالغ 2500 ضربة في الدقيقة.

السرير مصنوع من الحديد الزهر رمادي عالي الكثافة مع تصميم بناء مزدوج الجدار يضمن الاستقرار الحراري الممتاز للأجزاء الأساسية.

تفاصيل

تروس

المعلمة

أغراض		وحدة	حدود
Max.Workpiece Diameter	العتاد الخارجي	مم	200
	الترس الداخلي (الحد الأقصى 400)		60+D قاطع
الأعلى. الوحدة النمطية		مم	6
Max.stroke طول		مم	70
الأعلى. عرض الأسنان		مم	60
عدد السكتات الدماغية للمغزل (بدون خطوة)		شارع/دقيقة	400-2500
قطر المغزل		مم	85
المسافة من سطح تركيب الأداة إلى سطح الجدول		مم	58-328
المسافة من خط الوسط إلى خط المركز		مم	-230
قطر سطح الجدول		مم	200
قطر مغزل الجدول قطره		مم	75
زاوية أرجوحة الجدول		°	± 10
التغذية الشعاعية لأعلى أداة للمغزل		مم	> 0.5
التغذية الشعاعية للعمود (تنظيم السرعة بدون خطوة)		مم/شارع	0.001
السرعة الشعاعية للعمود		مم/دقيقة	2000
أقصى سرعة دوران عند تشغيل الجدول بسرعة		دورة في الدقيقة	10.4
طول السكتة الدماغية شريحة حامل الأداة		مم	200
إجمالي طاقة الآلة		KW	50
أبعاد الماكينة (LXWXH)		مم	3305x2680x2800
إجمالي وزن الآلة		كجم	حوالي 10000

آلات التروس

هناك عدة أنواع من الآلات التي قد يتم إقرانها مع آلات تشكيل تروس CNC لتشكيل حل كامل ومثالي:

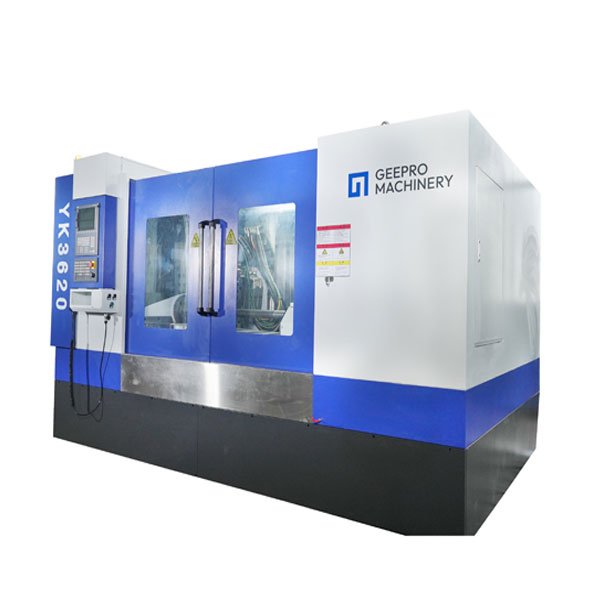

آلات HOPBING CNC

تعتبر آلات الرصاص مناسبة للإنتاج الضخم للتروس الأسطوانية الخارجية ، مما يكمل آلات تشكيل التروس لتغطية أنواع مختلفة من احتياجات معالجة التروس.

آلة حلاقة التروس CNC:

تصحيح شكل الأسنان والتشطيب السطحي بعد إدخال التروس أو الرصاص ؛

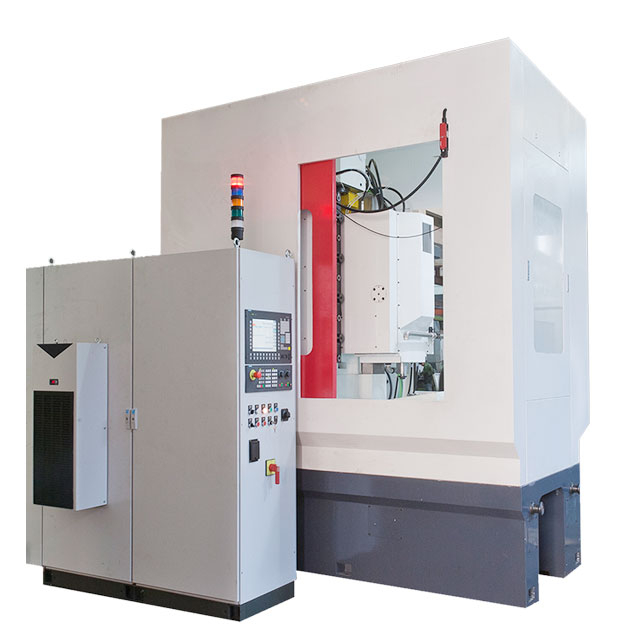

آلة طحن العتاد CNC:

مناسبة للتروس التي تتطلب دقة عالية للغاية وخشونة سطحية ، مثل التروس في علب التروس للسيارات ومكونات المفاتيح في الآلات الدقيقة.

مركز تصنيع الربط 5 محاور:

فعالة للغاية في بنية المعقدة المعقدة لجسم صندوق التروس ، وعمود التروس والمكونات الأخرى ، مع أدوات آلة التروس الاحترافية ، لتحقيق معالجة واحدة من المنتج الفارغ إلى المنتج النهائي.
