تصفح الكمية:0 الكاتب:محرر الموقع نشر الوقت: 2026-07-28 المنشأ:محرر الموقع
في عمليات قطع التروس المستمرة ذات الحجم الكبير، يعد الاستقرار الحراري هو عنق الزجاجة الأساسي للحفاظ على معايير الجودة AGMA/DIN خلال أوقات الدورات الممتدة. يؤدي الاحتكاك الناتج عن واجهة القطع، ومحامل المغزل، والمكونات الهيدروليكية إلى ظهور تدرجات حرارية شديدة. يؤدي هذا إلى التمدد الحراري في كل من هيكل الماكينة وقطعة العمل، مما يؤدي إلى انحرافات في المظهر الجانبي وأخطاء الرصاص والخردة المكلفة في التطبيقات ذات القطر الكبير. ويتطلب التخفيف من هذه المتغيرات تجاوز الضوابط البيئية الأساسية. يتطلب تقييم آلة تروس الخدمة الشاقة الحديثة تحليلًا صارمًا للديناميكا الحرارية الهيكلية، وأنظمة التبريد النشطة، وقدرات تعويض البرامج في الوقت الفعلي. يجب أن يفهم الميكانيكيون ومهندسو الإنتاج كيفية تدفق الحرارة عبر عملية الصب، وكيف يفسر CNC بيانات المستشعر، وكيف تعمل خيارات الإعداد المادي على تضخيم الانجراف الحراري أو قمعه خلال دورات القطع المتعددة الساعات.
إن تحديد حدود الانجراف الحراري المقبولة يحدد خط الأساس لتصنيع المعدات على نطاق واسع. تؤدي الحرارة إلى إضعاف هذه التفاوتات عن طريق تغيير أبعاد الترس الفارغ وأداة القطع ومحاور الماكينة فعليًا. عندما تستمر دورات القطع عدة ساعات، فإن التغير الطفيف في درجة الحرارة يدفع الترس ذو القطر الكبير إلى خارج حدود AGMA أو DIN المقبولة. يجب على المشغلين التحكم في هذه التحولات الحرارية لمنع الأخطاء التراكمية في درجة الصوت. يؤدي ارتفاع درجة الحرارة بمقدار بضع درجات فقط في قطعة عمل فولاذية يبلغ قطرها مترين إلى تمدد قابل للقياس. يجبر هذا التوسع الموقد على التقطيع بشكل أعمق في المادة من المبرمج. بمجرد الانتهاء من الجزء وتبريده إلى درجة حرارة الغرفة، تنكمش أسنان التروس مرة أخرى، مما يترك مظهرًا جانبيًا صغيرًا ورد فعل عنيفًا مفرطًا.
يمثل التمدد الحراري الميل الفيزيائي لمكونات التروس للتوسع في الحجم ومساحة السطح والحجم الإجمالي مع ارتفاع درجات الحرارة. أثناء عملية القطع، يمتص المعدن الحرارة وينمو جسديًا. يغير هذا التوسع الحجمي الموافقات المصممة. إنه يؤدي مباشرة إلى اختلال ميكانيكي أو تداخل أو أخطاء تراكمية شديدة أثناء التشغيل المستمر. يتمدد الفولاذ بمعدل يمكن التنبؤ به، عادةً حوالي 12 ميكرومترًا لكل متر لكل درجة مئوية. في تطبيقات الوحدات الكبيرة، يُترجم معامل التمدد الحراري هذا إلى تحولات هائلة في الأبعاد. إذا كان عمود الآلة يميل إلى الأمام بسبب التسخين غير المتساوي من محرك المغزل، فإن زاوية الموقد تتغير بالنسبة لمحور قطعة العمل. يقدم هذا التحول الزاوي أخطاء الرصاص التي لا يمكن تصحيحها أثناء التمريرة النهائية.
تدخل الحرارة عملية التصنيع من خلال عدة مسارات متميزة. يتيح فهم هذه المناطق للمهندسين تنفيذ إستراتيجيات التبريد المستهدفة بدلاً من الاعتماد على تكييف الهواء العام في أرضية المتجر.
يحدد التمدد الحراري عيوبًا معينة في التروس مباشرةً. يؤدي التسخين غير المتساوي إلى تشويه قطع العمل الكبيرة أثناء دورات القطع التي تستغرق عدة ساعات في آلة قطع التروس ذات الوحدة الكبيرة . مع توسع الترس الفارغ، تقطع الأداة بشكل أعمق مما هو مقصود. عندما يبرد الجزء وينكمش، تظهر أسنان التروس الناتجة خلوصات متغيرة، واختلال شديد، وأخطاء في درجة الصوت، وتشويه الرصاص. يوضح الجدول أدناه العلاقة المباشرة بين مصادر الحرارة المحددة والأعطال الهندسية الناتجة على الترس النهائي.
| موقع مصدر الحرارة | التأثير الحراري المادي | الناتج | مستوى خطورة عيب الترس |
|---|---|---|---|
| واجهة القطع | الشغل التوسع الشعاعي | انحراف الملف الشخصي، تغير قطر الجذر | عالي |
| محامل المغزل الرئيسية | أداة استطالة محورية الشجرة | تشويه الرصاص، وتغيير نمط الاتصال | عالي |
| وحدات الطاقة الهيدروليكية | تزييف السرير غير المتكافئ | اختلال ميكانيكي، أخطاء تفتق | واسطة |
| الأدلة الهيدروستاتية | إمالة العمود أو تطوره | أخطاء الملعب التراكمية، نفاد | واسطة |
| الهواء المحيط متجر | التوسع العالمي للآلة | التحجيم غير متناسق عبر الدفعات | منخفضة إلى متوسطة |
يأتي تقييم البناء المادي للآلة قبل النظر في التقنيات الإضافية. يتميز الحديد الزهر التقليدي بالقصور الذاتي الحراري العالي، مما يعني أنه يحتفظ بالحرارة ويتوسع بشكل غير متساو. على العكس من ذلك، توفر الأسطح الخرسانية المصنوعة من المعدن أو البوليمر ثباتًا حراريًا فائقًا وتخميدًا للاهتزاز. تمتص الخرسانة البوليمرية الحرارة بشكل أبطأ بكثير من الحديد الزهر، مما يخلق حاجزًا حراريًا ضخمًا ضد الارتفاعات السريعة في درجات الحرارة. يضمن تصميم الماكينة المتماثل أنه عند حدوث التوسع، فإنه يحدث بشكل متوقع وموحد عبر الهيكل بأكمله. سوف يتمدد العمود المتماثل حراريًا للأعلى بشكل مستقيم بدلًا من الانحناء إلى جانب واحد، مما يحافظ على الموقد موازيًا تمامًا لمحور قطعة العمل. يعد هذا التوسع الخطي المتوقع أسهل بكثير بالنسبة لـ CNC للتعويض عن حركات الالتواء المعقدة.
يؤدي التزامن الدقيق للمغزل والحد الأدنى من رد الفعل العكسي في آليات التغذية إلى تقليل مقاومة القطع. يؤدي تقليل الاحتكاك الميكانيكي إلى تقليل توليد الحرارة الأساسي للمعدات بشكل مباشر. تمنع صلابة الدعم الهيكلي الانحراف الهيكلي تحت أحمال القطع الثقيلة. يقدم الانحراف طفرات حرارية موضعية عن طريق إجبار الأداة على فرك المعدن بشكل نظيف بدلاً من قصه. عندما تفتقر الآلة إلى الصلابة، فإن قوى القطع تدفع الموقد بعيدًا عن الفراغ. تقوم المحركات المؤازرة بعد ذلك بسحب المزيد من التيار لإجبار الأداة على العودة إلى موضعها، مما يؤدي إلى توليد حرارة كهربائية زائدة. تؤدي الترقية إلى محركات عزم الدوران ذات الدفع المباشر إلى إلغاء علب التروس والأحزمة، مما يؤدي إلى إزالة العديد من نقاط الاحتكاك الميكانيكية من السلسلة الحركية. وهذا يقلل من الحمل الحراري الكلي على رأس الجهاز.
للتحقق من الدقة الحركية والسلامة الهيكلية لتركيب الماكينة الجديدة، يجب على المشغلين اتباع عملية تدقيق ميكانيكية صارمة قبل تشغيل أجزاء الإنتاج.
يتطلب تقييم تكوينات تبريد OEM النظر إلى الأنظمة السلبية أولاً. تشتمل أدوات التحكم الحرارية السلبية على أحواض حرارية مادية ومسارات تهوية استراتيجية. يعد العزل المادي لمكونات توليد الحرارة أمرًا حيويًا. يؤدي تحريك الخزانات الكهربائية والخزانات الهيدروليكية بعيدًا عن قاعدة الماكينة إلى منع الحرارة المشعة من تشويه عملية الصب الرئيسية. يقوم العديد من الشركات المصنعة الآن بتركيب العلبة الكهربائية الرئيسية على حامل أرضي منفصل، متصل فقط بواسطة مسارات الكابلات المرنة. يؤدي هذا إلى فصل الحرارة الناتجة عن محركات الأقراص والمحولات المؤازرة تمامًا عن قاعدة الماكينة الدقيقة. بالإضافة إلى ذلك، فإن تصميم حاوية الماكينة مع حماية شديدة الانحدار يضمن سقوط الرقائق الساخنة على الفور في الناقل بدلاً من الاستلقاء على سرير الماكينة ونقل الحرارة إلى عملية الصب.

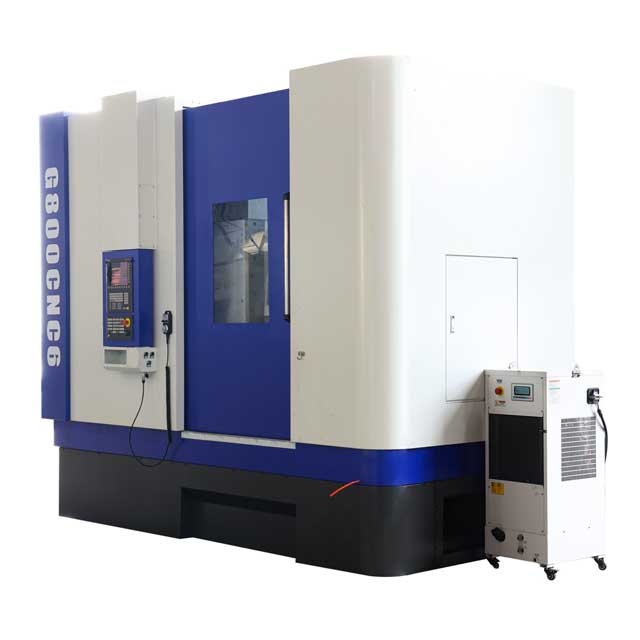

التبريد النشط إلزامي لتطبيقات الخدمة الشاقة. تعمل وحدات التبريد لقطع السوائل وزيوت التشحيم على إزالة الحرارة مباشرة من المصدر. تحافظ محركات عزم الدوران المبردة بالماء، والموجهات الهيدروستاتيكية التي يتم التحكم في درجة حرارتها، وسترات تبريد المغزل على نطاقات حرارة صارمة. الهدف النهائي هو تجانس درجات الحرارة والحد من التدرجات الحرارية عبر جميع المحاور الحرجة لقالب التروس CNC ذي القطر الكبير . يقوم نظام التبريد النشط عالي الأداء بتدوير السائل المبرد من خلال متاهة من القنوات المصبوبة مباشرة في مبيت عمود الدوران. يؤدي هذا إلى سحب الحرارة بعيدًا عن المحامل قبل أن تتمكن من الانتقال إلى أسفل الشجرة. يجب أيضًا أن يمر الزيت الهيدروستاتيكي عبر مبادل حراري مخصص للحفاظ على درجة حرارة ثابتة، عادةً في حدود 0.5 درجة مئوية من بيئة المتجر المحيطة.
عند تقييم البنية التحتية للتبريد النشط لعملية شراء محتملة للآلة، يجب على المهندسين أن يطلبوا مقاييس أداء محددة من الشركة المصنعة.
ويكشف تقييم القدرات الرقمية للمعدات الحديثة كيف تعمل البرمجيات على سد الفجوة المادية. يوفر الوضع الاستراتيجي لأجهزة الاستشعار الحرارية عبر الماكينة والمغازل والبيئة المحيطة بيانات مستمرة. تقوم هذه المستشعرات بتغذية تقلبات درجة الحرارة في الوقت الفعلي مباشرةً إلى وحدة التحكم في الماكينة. يشتمل الإعداد النموذجي على مجسات درجة حرارة PT100 مدمجة في العمود الرئيسي، والسرير، ومبيت المغزل، وخزان سائل القطع. من خلال مراقبة الفرق في درجة الحرارة بين الجزء الأمامي والخلفي من العمود، يمكن لـ CNC حساب المقدار الدقيق للقوس الحراري الذي يحدث في الهيكل. تشكل هذه البيانات الأساس لجميع إجراءات تعويض البرامج اللاحقة.
تستخدم أنظمة CNC الحديثة رسم خرائط الأخطاء الحرارية للتنبؤ بالتشوه قبل أن يؤدي إلى إتلاف جزء ما. أطر البرامج المتقدمة، مثل البنية المتكاملة لـ CNN-DAE (الشبكة العصبية التلافيفية - التشفير التلقائي العميق)، تمثل السلوكيات الحرارية غير الخطية. تعمل وحدة التحكم على إزاحة المحاور X وY وZ ديناميكيًا في الوقت الفعلي. يقوم هذا التعويض الخوارزمي بتصحيح التوسعات الصغيرة أثناء القطع المستمر بكميات كبيرة. بدلاً من انتظار فحص ما بعد العملية للكشف عن خطأ في الحجم، تقوم الآلة بشكل استباقي بتغيير مسار الأداة ببضعة ميكرونات كل دقيقة لمواجهة النمو المادي للصب. وهذا يتطلب قوة معالجة هائلة ونموذجًا رياضيًا دقيقًا للغاية للخصائص الديناميكية الحرارية المحددة للآلة.
يتبع تنفيذ هذه النماذج التنبؤية تسلسلًا محددًا أثناء مرحلة تشغيل الماكينة.
يوفر الحبال الجافة فوائد بيئية مميزة والتخلص من السوائل. ومع ذلك، فإن المخاطر الحرارية شديدة. يعتمد القطع الجاف بشكل كبير على أدوات كربيد متخصصة وإخلاء سريع للرقائق لنقل الحرارة بعيدًا عن قطعة العمل. يتطلب اللوح الجاف تعويضًا حراريًا فائقًا من جانب الماكينة، مثل رسم خرائط CNN-DAE، لإدارة النقص الكامل في التبريد السائل. عند القطع الجاف، يجب أن تمتص الرقائق ما لا يقل عن ثمانين في المئة من الحرارة المتولدة. إذا فشلت الرقائق في الكسر بشكل نظيف أو إذا تراكمت في منطقة القطع، فإن تلك الحرارة تنتقل على الفور إلى الترس الفارغ. وهذا يجعل الحبال الجافة تعتمد بشكل كبير على معايير القطع القوية. يجب على المشغلين دفع الأداة بقوة كافية لإخراج الرقائق بقوة، الأمر الذي يتطلب آلة ذات صلابة هيكلية استثنائية ومغازل ذات عزم دوران عالي.
يعمل زيت القطع ذو الحجم الكبير الذي يتم التحكم في درجة حرارته بمثابة مثبت حراري ضخم لكل من الأداة والعتاد الكبير الفارغ. يعمل الخيط الرطب على إزالة الرقائق على الفور ويمنع تراكم الحرارة الموضعي. يجب على المشغلين إدارة المفاضلات، والتي تشمل لوجستيات إدارة السوائل، ومتطلبات استخراج الضباب، ومخاطر الصدمة الحرارية إذا أصبح توصيل المبرد غير متسق أثناء القطع. يجب أن يتم تسليم زيت القطع تحت ضغط مرتفع مباشرة إلى جذر القطع لكسر حاجز البخار الناتج عن الحرارة الشديدة. إذا كانت فوهات المبرد غير محاذاة، فسوف تتعرض الأداة لدورات تسخين وتبريد سريعة، مما يؤدي إلى فشل الحافة مبكرًا من خلال التشقق الحراري. يعد الحفاظ على زيت القطع عند درجة حرارة ثابتة أمرًا بالغ الأهمية مثل الحفاظ على درجة حرارة صب الآلة.
| خصائص العملية الوصلة | الرطبة | الوصلة الجافة |
|---|---|---|
| بالوعة الحرارة الأولية | قطع الزيت ورقائق البطاطس | رقائق فقط |
| متطلبات الأدوات | معيار HSS أو كربيد مطلي | كربيد مطلي عالي الأداء (TiAlN) |
| احتياجات صلابة الآلة | عالي | أقصى |
| خطر الصدمة الحرارية | مرتفع (في حالة انقطاع تدفق سائل التبريد) | قليل |
| استقرار درجة حرارة قطعة العمل | ممتاز (الزيت يعمل كحمام حراري) | ضعيف (يتطلب تعويض CNC قويًا) |
غالبًا ما تفشل استراتيجيات التحكم الحراري على أرض المتجر بسبب سوء الإعداد. يؤدي الإفراط في تثبيت التروس ذات النسيج الرقيق إلى تفاقم الالتواء الحراري عن طريق إدخال ضغط داخلي. يجب على المشغلين التحقق من القطر الخارجي، ومجرى السطح إلى التجويف، والتربيع قبل دخول الجزء إلى خلية الوصل. يؤدي توثيق Arbor TIR (إجمالي مؤشر الجريان) والتحكم فيه إلى التخلص من الاحتكاك الناجم عن الجريان. إذا تم تثبيت الترس الفارغ بقوة مفرطة، فإن المعدن يتشوه بشكل مرن. عندما تقوم عملية القطع بتسخين الجزء، تنطلق هذه الضغوط الداخلية بشكل غير متوقع، مما يتسبب في تشوه الترس بشكل لا يسمح به. يوفر استخدام شفرات التمدد الهيدروليكي أو ظرف الغشاء الدقيق ضغط تثبيت متساويًا ومتكررًا مما يقلل من الضغط المستحث. علاوة على ذلك، فإن ضمان نظافة أسطح التركيب بشكل مثالي يمنع الرقائق المجهرية من رمي الفراغات خارج المربع.
إن وضع آلات عالية الدقة في منشآت ذات تقلبات شديدة في درجات الحرارة النهارية يضمن الفشل. يؤدي التعرض لأشعة الشمس المباشرة على آلة الصب إلى تمدد حراري فوري وغير متماثل. تتطلب المرافق أساسات يمكن التحكم في مناخها ومرفقات مخصصة لعزل الماكينة عن الاختلافات في أرضية المتجر المحيطة. يجب أن توضع الآلة الثقيلة على وسادة خرسانية معزولة، مفصولة عن أرضية المتجر الرئيسية بواسطة وصلة تمدد. وهذا يمنع الاهتزازات الصادرة من مكابس الختم أو الرافعات الشوكية القريبة من التداخل مع عملية القطع، ولكنه يوفر أيضًا كتلة حرارية مستقرة أسفل الماكينة. يجب التحكم في درجة حرارة الهواء المحيط حول الجهاز بحيث تكون في حدود درجة مئوية واحدة زائد أو ناقص. يجب ألا تنفخ فتحات التدفئة والتهوية وتكييف الهواء (HVAC) عالية السرعة مباشرة على آلة الصب، حيث يؤدي ذلك إلى إنشاء بقع باردة موضعية تشوه العمود.
يتطلب التحكم في التشوه الحراري بنية آلة مستقرة حرارياً، وتبريدًا نشطًا، وتعويض CNC ذكيًا. يجب على المشترين تحديد أولويات الماكينات بناءً على بيانات الخرائط الحرارية التي يمكن التحقق منها، وتوافر تبريد المغزل النشط، وصلابة قاعدة الماكينة. ويضمن تنفيذ هذه الأنظمة أن تلبي التروس ذات القطر الكبير معايير الجودة الصارمة بغض النظر عن وقت الدورة أو ظروف المتجر المحيطة.
ج: تؤدي زيادة درجة الحرارة إلى تمدد قطعة العمل ومحاور الماكينة من حيث الحجم والمساحة والحجم. يؤدي هذا إلى تغيير خلوص التصميم وينتج عنه انحرافات في الملف الشخصي ودرجة الميل والرصاص. تقطع الأداة بشكل أعمق في المعدن الموسع، تاركة ترسًا صغيرًا بمجرد أن يبرد الجزء وينكمش مرة أخرى إلى درجة حرارة الغرفة.
ج: إنه استخدام أجهزة الاستشعار والخوارزميات الموضوعة بشكل استراتيجي لنمذجة توزيع الحرارة. يستخدم CNC هذه البيانات لضبط محاور الماكينة ديناميكيًا، مما يعوض التوسع المادي في الوقت الفعلي. وهذا يمنع انحراف الأبعاد أثناء دورات القطع الطويلة دون الحاجة إلى تدخل المشغل اليدوي.
ج: نعم، ولكنه يتطلب عملية إخلاء محسّنة للغاية للرقاقة، وطلاءات متقدمة للأدوات، وتعويضًا حراريًا قويًا من جانب الماكينة. يجب أن تحمل الرقائق الحرارة بعيدًا عن الفراغ. إذا تراكمت الرقائق، تنتقل الحرارة إلى قطعة العمل، مما يسبب تشوهًا حراريًا شديدًا.
ج: يؤدي التزامن الضعيف إلى زيادة قوى القطع والاهتزاز والاحتكاك الميكانيكي. يؤدي هذا إلى زيادة توليد الحرارة الموضعية بشكل كبير في منطقة القطع. يضمن التزامن الدقيق أن تقوم الأداة بقص المعدن بشكل نظيف بدلاً من الاحتكاك به، مما يقلل بشكل كبير من الحمل الحراري الأساسي.
ج: المواد ذات الموصلية الحرارية المنخفضة والكتلة الحرارية الأعلى، مثل الخرسانة البوليمرية، تقاوم التقلبات السريعة في درجات الحرارة بشكل أفضل من الحديد الزهر التقليدي. فهي تمتص الحرارة ببطء، مما يخلق حاجزًا حراريًا يمنع التشويه المفاجئ وغير المتوقع لهيكل الماكينة أثناء التشغيل.
ج: تؤدي قوة التثبيت المفرطة أو سوء محاذاة الشجرة إلى خلق ضغوط داخلية واحتكاك موضعي. عندما تسخن قطعة الشغل أثناء القطع، تتحرر هذه الضغوط بشكل غير متوقع، مما يؤدي إلى تفاقم التشوه الهيكلي. يضمن الإعداد الصحيح بقاء الجزء ثابتًا مع ارتفاع درجات حرارة القطع.
