آلات والعتاد
 |
| الكمية: | |
|---|---|

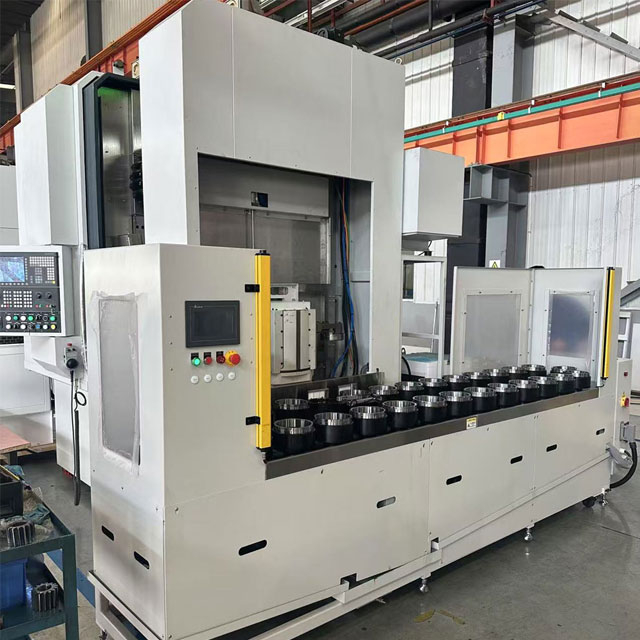

لا يمكن لهذه الأداة الآلية معالجة التروس الداخلية والخارجية والخارجية بكفاءة فحسب ، ولكن أيضًا لديها برامج معالجة خصيصًا للتروس الدقيقة ، وتروس الأسطوانة والتروس من النوع K ، والتي توسع نطاق التطبيق بشكل كبير.
يجعل برنامج معالجة التروس الداخلي والخارجي المدمج العملية أسهل ، ويدعم تبديل العمليات المتعددة ، بما في ذلك التروس الداخلية والتروس الخارجية والتروس الحلزونية. بالإضافة إلى ذلك ، من خلال التحكم في البرامج ، يمكن تحقيق الأسطوانة والمخروطية ومعالجة التروس غير المتماثلة الإضافية ، مما يزيد من تعزيز قدرتها على التكيف وكفاءة الإنتاج.
يركز تصميم أداة الآلة على استقرار الصلابة والدقة ، ويحافظ على إنتاج عالي الجودة ثابت أثناء التشغيل طويل الأجل. يضمن تصميمه الهيكلي الفعال أيضًا أداءً ممتازًا بسرعات عالية.
يعتمد نظام Siemens 828D للتحكم الرقمي الكامل وهو مزود بصندوق التروس الإلكتروني EGB ، والذي يحل محل وظيفة الأدوات الآلية التقليدية لتبادل التروس المختلفة ، وتحسين مستوى الأتمتة ودقة المعالجة. هذا التكوين لا يبسط عملية التشغيل فحسب ، بل يقلل أيضًا من تكاليف الصيانة.
هذه الأداة الماكينة مناسبة لركوب سطح الترس الصلب ، والتي يمكن أن تحل محل طحن العتاد إلى حد ما ، خاصة بالنسبة لطحن العتاد الداخلي ، مما يوفر حلًا فعالًا من حيث التكلفة.
لا. | أغراض | حدود | وحدة |
1 | أقصى قطر الشغل | ф300 | مم |
2 | وحدة الحد الأقصى | 4 | مم |
3 | المسافة الأفقية من مركز تركيب الأدوات إلى مركز الطاولة | 0 ~ 300 | مم |
4 | المسافة العمودية من مركز سطح التثبيت إلى سطح الجدول | 196 ~ 546 | مم |
5 | نطاق سرعة المغزل للأداة (محور C1) | 1 ~ 4000 | دورة في الدقيقة |
6 | نطاق سرعة الجدول (محور C2) | 1 ~ 2000 | دورة في الدقيقة |
7 | سرعة التجارة السريعة الشعاعية (المحور السيني) | 10000 | مم/دقيقة |
8 | السرعة العرضية (المحور ص) | 5000 | مم/دقيقة |
9 | سرعة اجتياز سريع محوري (محور z) | 10000 | مم/دقيقة |
10 | أداة محرك المغزل للأداة (محور C1) | 41.9 | KW |
11 | طاقة محرك مغزل الجدول (محور C2) | 41.6 | KW |
12 | واجهة الأداة | HSK100 | |
13 | بصمة الآلة (LXWXH) | 372x290x290 | سم |
14 | إجمالي وزن الجهاز | 12500 | كجم |
