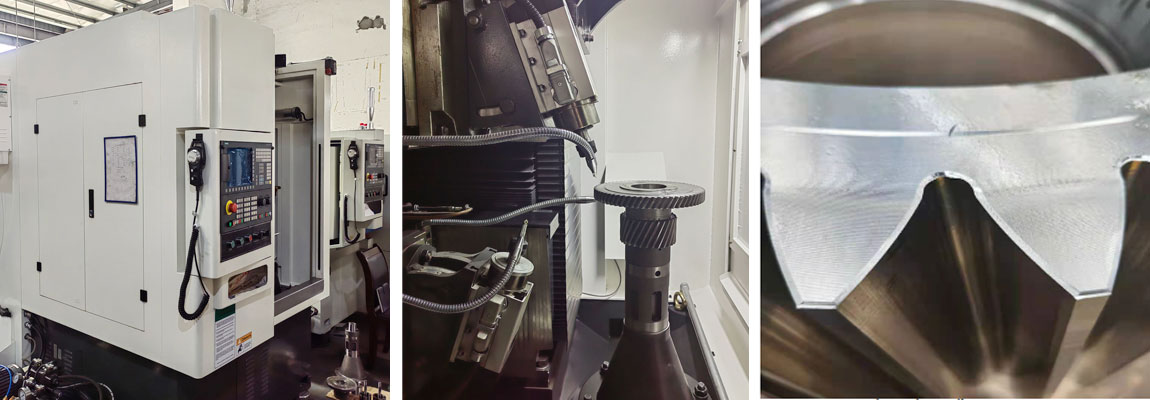

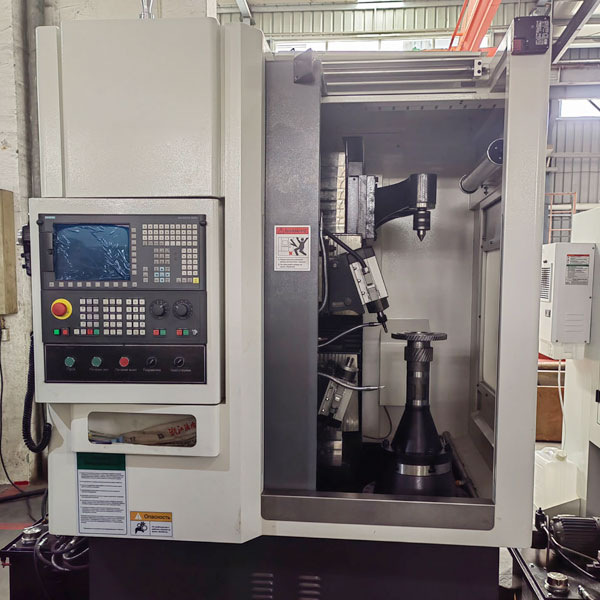

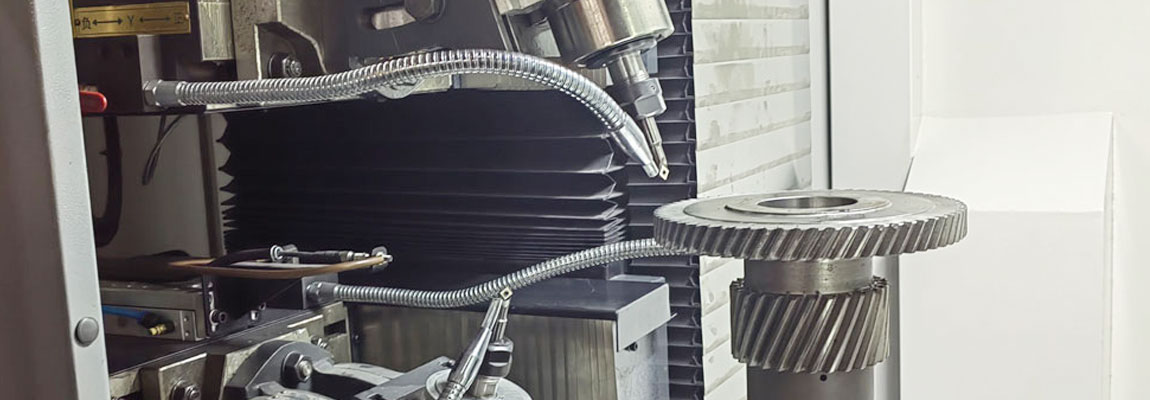

تتمثل الوظيفة الأساسية لآلة شطب تروس CNC في تشكيل الجزء الجذر من التروس على وجه التحديد للتخلص من الأوساخ ، وتقليل تركيز الإجهاد وتحسين قوة التعب وعمر خدمة التروس.
إنه مناسب للأنواع المختلفة ومواصفات التروس ، بما في ذلك على سبيل المثال لا الحصر الأسنان المستقيمة ، الأسنان الحلزونية ، الأسنان المنحنية ، الأسنان المطلقة ، وما إلى ذلك ، كما أنها قادرة على تشجيع تروس مصنوعة من مواد مختلفة (مثل الحديد الزهر ، الصلب ، الألومنيوم ، إلخ).
مجهز بنظام التحميل والتفريغ التلقائي ، يمكنه تحقيق التحميل التلقائي وتحديد المواقع ومعالجة وتفريغ قطع العمل ، مما يحسن إلى حد كبير كفاءة الإنتاج والاتساق ، ويقلل من كثافة العمالة اليدوية.
تم تجهيز بعض آلات شطب التروس عالية الجودة CNC أيضًا بوظيفة الكشف عبر الإنترنت ، والتي يمكنها مراقبة جودة الشطب في الوقت الفعلي أثناء عملية التصنيع ، وتصحيح معلمات الآلات في الوقت المناسب وفقًا لنتائج الكشف ، وذلك لضمان جودة المنتجات.
يمكن للمستخدمين كتابة أو استدعاء إجراءات المعالجة الحالية وفقًا لرسومات التروس والمتطلبات الفنية لتحقيق بداية مفتاح واحد ، وتبسيط العملية وتحسين مرونة الإنتاج.

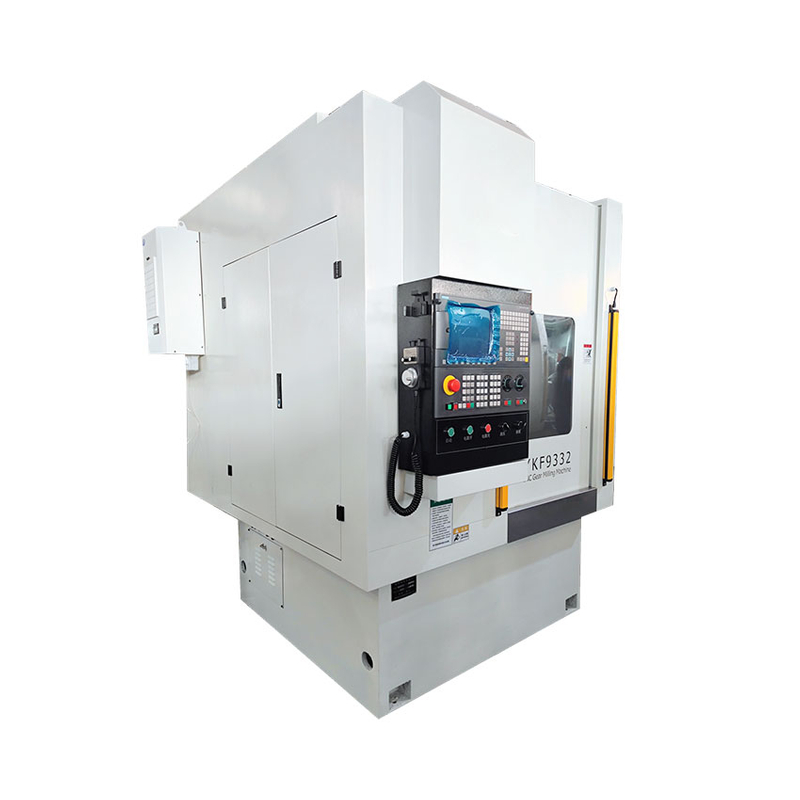

نموذج | YKF9325/32L (اقتصادي) | YKF9335 (النوع القياسي) | |
| كائن معالجة | العتاد الأسطواني | أسنان القرص/أسنان العمود (ذيل اختياري) | أسنان القرص/أسنان العمود (ذيل اختياري) |
| العتاد الآلي | 20-250/320mm (الدائرة الخارجية) | 20-350mm (الدائرة الخارجية) | |
| الوحدات النمطية | 1-10mm | 1-15mm | |
| زاوية الحلزون | ± 30 درجة | ± 45 درجة | |
| عرض شامفر | 0.2-2mm | 0.2-2mm | |
| زاوية شامفر | زاوية مستوى الرقائق اليسرى واليمنى | ||
| ارتفاع سمك الأسنان | 350mm | 450mm | |
| ثقب مرجع المغزل | φ90h7 | φ90h7 | |
| ثقب مرجع قاطع حافة الطحن | φ12h7 | φ12h7 | |
| أدوات المغزل الآلي | القوة/السرعة | 1.5kw/5000-24000 دورة في الدقيقة | 1.5kw/5000-24000 دورة في الدقيقة |
| منضدة العمل الحد الأقصى الحمل | 50/300 كجم | 70/300 كجم | |
| أقصى سرعة الجدول | القوة/السرعة | 10rpm | 10rpm |
| المحرك الهيدروليكي | 0.75kw/0-1450 دورة في الدقيقة | 0.75kw/0-1450 دورة في الدقيقة | |
| القوة الكلية | 12 كيلو وات | 13 كيلو وات | |
| إجمالي الوزن | حوالي 3T | حوالي 3.5T | |
| Dimensions | (LXWXH) | (حوالي) 1250x1850x2000mm | (حوالي) 1650x1950x2150mm |

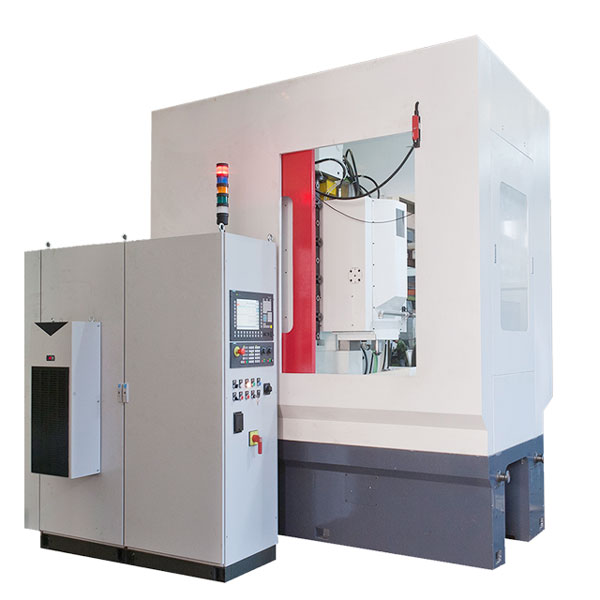

آلة تشكيل العتاد

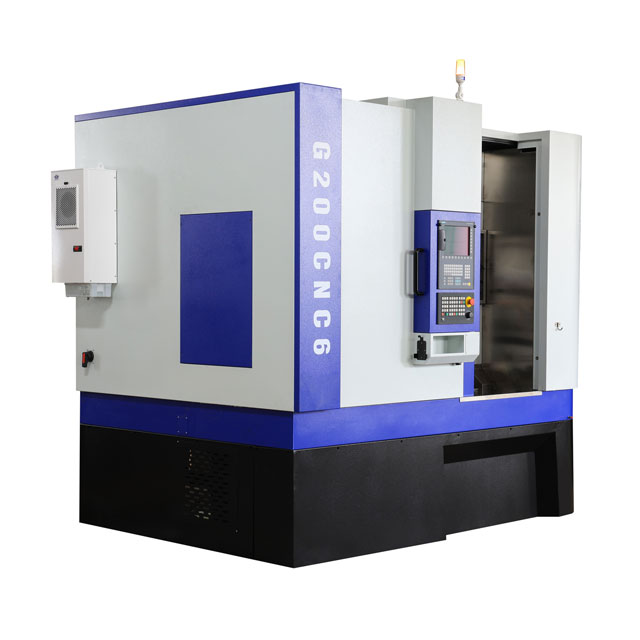

G200 Gear Hobber

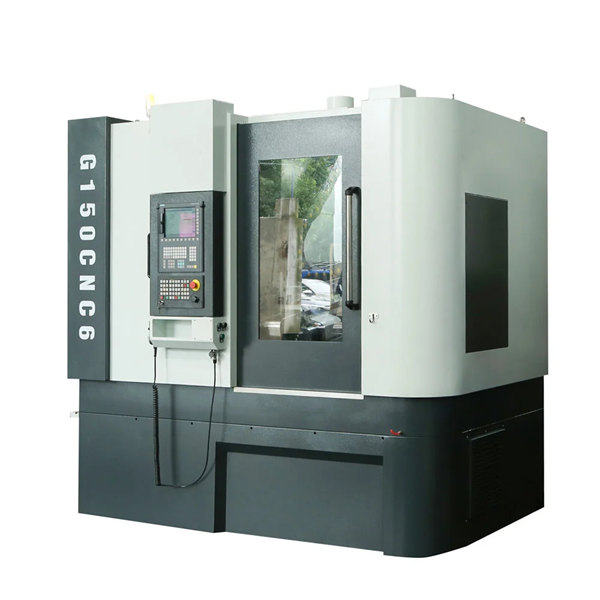

آلة HOPBING G150
