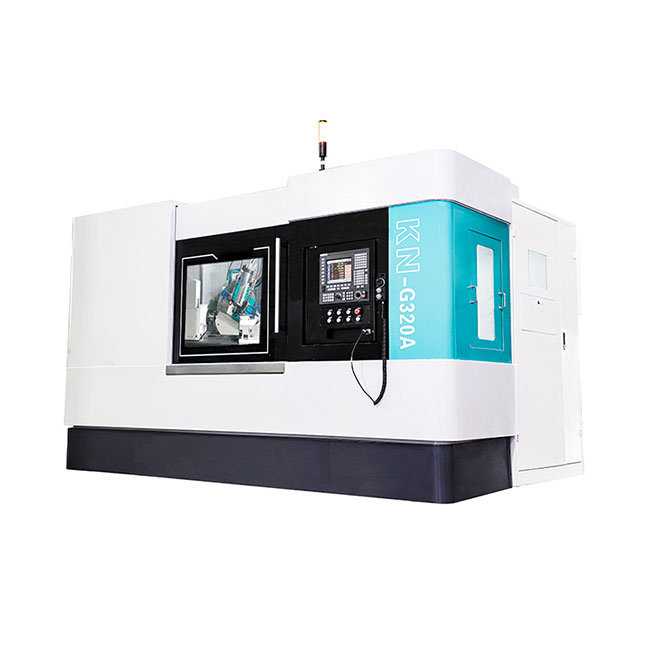

آلة الطحن المعدات الخاصة بالملابس المعطارية CNC مع DIA 300MM

تم تصميم آلة طحن ترس الملف الشخصي لطحن الدقة العالية أو أشكال الأسنان الخاصة أو التروس ذات المعامل الكبيرة أو عدد صغير من الأسنان. يتمتع The Dresser بتصميم محور ذو 3 محاور براءة اختراع ويعتمد تقنية ثلاثية الإحداثيات (X ، Y ، Z) القابلة للتعديل لارتداء شكل عجلة الطحن مع ملامح عالية الدقة ومعقدة ، مما يضمن أن آلة طحن التروس قادرة على تكرار شكل الأسنان المصممة بدقة.

توافر الحالة:

الكمية:



رسالتك سلة الاستفسارات

وصف المنتج

تشكيل الاكتئاب

ملف تعريف ترس CNC تشكيل آلة الطحن

نظام CNC مسؤول عن السيطرة بدقة على حركات مكونات الجهاز ، وإدارة المحاور التالية:

المحور السيني: حركة التغذية المستعرضة لعجلة الطحن

المحور ص: حركة طولية لعجلة الطحن

المحور Z: حركة التغذية لأعلى ولأسفل لعجلة الطحن

محور C: محور دوران الشغل

المحور B: اختياري ، يتحكم في زاوية الإمالة لرأس عجلة الطحن.

على سبيل المثال ، يجب تشكيل ترس أسطواني مستقيم مع وحدة كبيرة وعدد صغير من الأسنان.

خلع الملابس الدقيق الطحن

أولاً ، يتم تغيير ملف تعريف عجلة الطحن لتتناسب مع مواصفات تصميم التروس بالضبط ، وهذا يضمن أن ملف تعريف عجلة الطحن متطابقة مع المظهر الجانبي للأسنان.

نظام التثبيت عالي الدقة يتم التحكم فيه CNC

قبل التصنيع ، يضمن نظام دقيق يضمن الترس في مكانه وضعه بشكل صحيح. أثناء عملية الطحن ، يتم تنظيم معدلات التغذية لعجلة الطحن في الاتجاهات المحورية والشعاعية بواسطة نظام CNC ، ويتم استخدام نظام تبريد عالي الكفاءة لتنظيم الحرارة.

وظيفة التفتيش

بعد اكتمال عملية التصنيع ، يتم استخدام وظيفة فحص الآلة على الآلة الآلهة لتقييم دقة ملف تعريف الأسنان وجودة سطح الأسنان من أجل ضمان تلبية المنتج لمتطلبات التصميم. أثناء العملية ، يتم ملاحظة حالة عجلة الطحن بشكل وثيق ، ويتم تنفيذ الملابس المناسبة من أجل الحفاظ على جودة عملية الآلات.

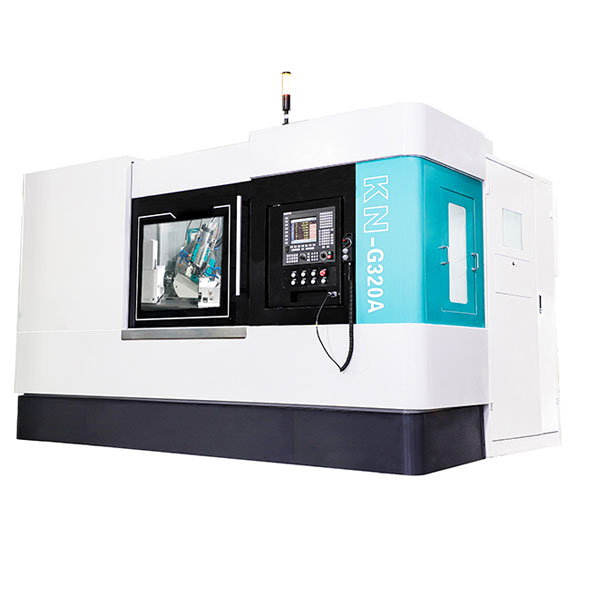

CNC Spur/Helical Gear Grinding Machine

تهدف 300 ملم آلة طحن المعدات المستقيمة/ حلزوني إلى طحن الدقة العالية أو تكوينات الأسنان الخاصة أو التروس مع معامل كبير من المرونة أو عدد قليل من الأسنان. يتمتع Dresser بتصميم محاور ذو 3 محاور حاصل على براءة اختراع يأخذ في الاعتبار 3 أنظمة إحداثيات مختلفة (X ، Y ، Z) لتكرار تصميم أسنان عجلة الطحن بدقة مع درجة عالية من التعقيد ، وهذا يضمن أن آلة طحن التروس قادرة على إعادة إنتاج شكل الأسنان المصمم بدقة من التروس. يتم وضع الكائن المصنوع على طاولة الجهاز ويتم الاحتفاظ به في مكانه بواسطة الأدوات الدقيقة. يسهل الجدول الحركة الدوارة ، مما يضمن أن كل سن الأرض بدقة.

تفاصيل

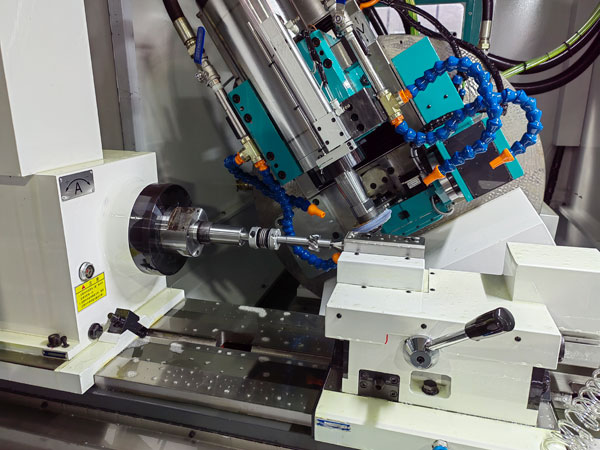

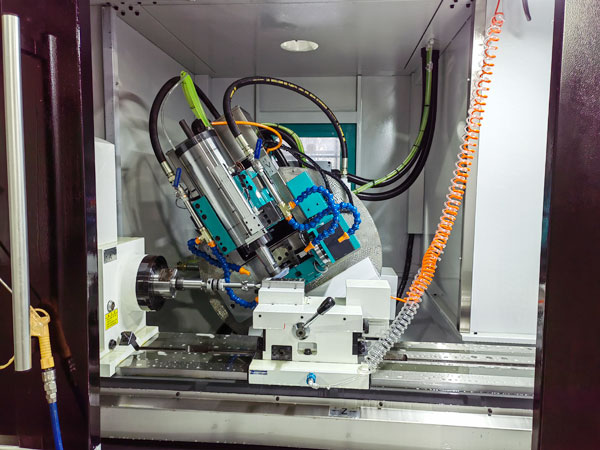

الهيكل الداخلي

طحن العتاد

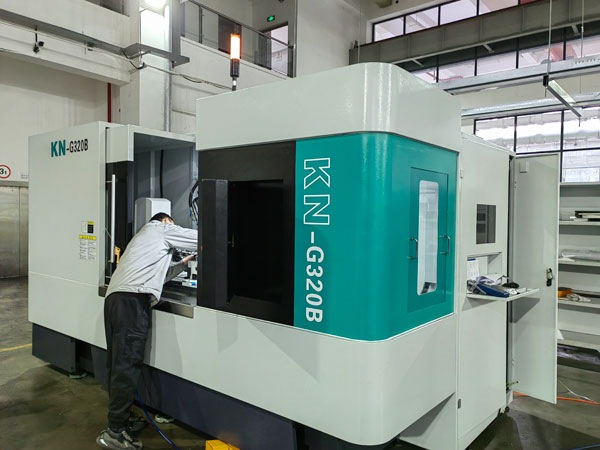

مصنع

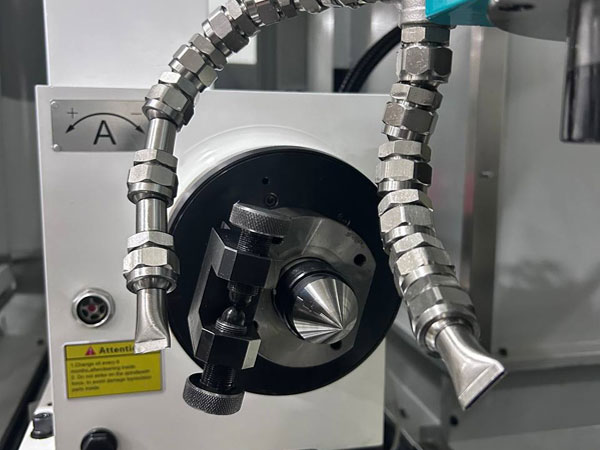

الأجزاء الهيكلية

المعلمة

نموذج أدوات الآلة	G 320A
أقصى قطر خارجي من الشغل (مم)	∅320
الحد الأدنى للقطر الأساسي من الشغل (مم)	∅20
رقم ترس الفهرس	عشوائي
الوحدة النمطية (مم)	1-8
وزن الشغل الأقصى (كغ)	80
أقصى زاوية الحلزون	± 45 درجة
أقصى مسافة بين مراكز Headstock و Tallstock (مم)	750 (1050)
أقصى سفر من عمود التحول الطولي من العمل (MM)	700
أقصى سرعة حركة من عمود التحول الطولي من الشغل (م/دقيقة)	12
أقصى سرعة حركة عمود التغذية من عجلة الطحن على طول الاتجاه الراديكالي لقطنة العمل (م/دقيقة)	1.2
قطر عجلة الطحن (مم)	50-250
سمك عجلة الطحن (مم)	<= 30
ثقب مركز عجلة الطحن (مم)	∅20/∅32/∅75
مجموعة من سرعة العمل من عجلة الطحن (RPM)	2500-8000
أقصى حركة من خزان عجلة الطحن على طول الاتجاه الجذري لعجلة الطحن (مم)	115
الحد الأقصى لحركة طحن عجلة الخزانة على طول الاتجاه الجذري لمغزل العجلات (مم)	0-4
ثقب تفتق من المغزل	موس رقم 5
أقصى قدرة من أداة Gringding (KW)	6
البعد العام للآلة	3800 × 2260 × 2300
إجمالي وزن الأداة الآلية (كغ)	6500
