G Series G500 CNC Gear Hobbing Machine مع قطع مبلل

آلة توصيف العتاد الرأسية العالمية CNC مع 6 محاور لدقة أعلى ، وذلك باستخدام طريقة انتشار تروس تحفيز الآلات ، والتروس الحلزونية ، وبكرات حزام التوقيت ، إلخ

توافر الحالة:

الكمية:



رسالتك سلة الاستفسارات

وصف المنتج

G500-CNC-Hobbing

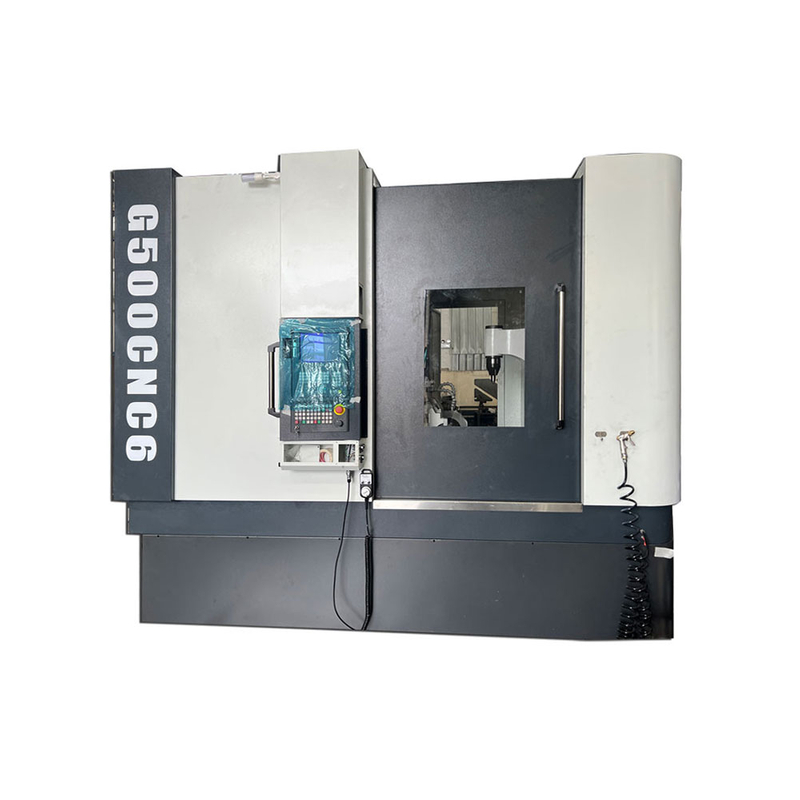

G500 Gear Hobbing Machine

إن آلة HOPBING G500 CNC العمودية مع نظام Siemens للقطع الأفقي/المشكلات هي آلة شاملة CNC تحتوي على 6 محاور مختلفة ، وهي مصممة لاستخدامها مع طريقة الانتشار لغرض تعرض الآلات ، والقطع الحلزوني ، وبقرات حزام التوقيت ، من بين أشياء أخرى.

يتضمن تخطيط آلة Hobbing التلقائية التلقائية CNC محور Hobbing وطاولة متحركة.

الصادرات إلى أوروبا: بلجيكا ، هولندا ، روسيا ، بيلاروسيا

محرك نظام Siemens ؛

G500

تم تجهيز الجدول باسطوانة هيدروليكية تحرك محور الرصيف ، ويكون المسمار الكرة تحت المباراة التوجيهية لتسهيل الحركة. من أجل الاستفادة من طول آلية قطع الدودة ، يتم توفير حركة دورية حول المحور. يتم تحقيق ذلك بمساعدة التحكم العددي لـ Siemens ؛ ناقل رقاقة موجود أيضًا ؛ توجد وحدة تحكم قابلة للبرمجة ولوحة المشغل وجهاز التحميل والتفريغ. لتخصيص آلة HOPBING الموجهة ، يجب على العملاء توفير رقم الوحدة ، وقطر الآلات ، وعمق ارتفاع الأسنان/ الأسنان ، ومن الأفضل أن يكون هناك رسم ، يمكن لخبرائنا التقنيين توفير وصف المنتج الصحيح.
لتخصيص آلة توصيف التروس ، يتعين على العملاء توفير رقم الوحدة ، وقطر الآلات ، وعمق ارتفاع الأسنان/الأسنان ، ومن الأفضل أن يكون هناك رسم ، يمكن للمهندسين الفنيين لدينا توفير نموذج المنتج بشكل أكثر دقة.

G500-CNC-Hobbing

أكبر وحدة معالجة	MN	10
أكبر قطر الآلات	مم	500
زاوية إمالة الأداة الراحة	درجة	45L/R.
السكتة الدماغية المحورية	مم	300
أقصى سرعة لعمود الشغل	دورة في الدقيقة	80
أقصى سرعة لعمود الهواد	دورة في الدقيقة	650
المسافة من مركز هواية إلى مركز العمل	مم	40-360
القوة الكلية	KW	62
أقصى قطر الهواية ∗ الطول	مم	180 ∗ 260
مواصفات شريط الأدوات	مم	27.32.40.50
مقاس	مم	3270 × 2810 × 3010
إجمالي وزن الأداة الآلية	كجم	11500

المعدات القياسية	خيارات
النظام الهيدروليكي	محرك نظام Siemens
تكييف	جهاز إعداد الأدوات الثانوية الدقيقة
مربع الأدوات ، أدوات التعديل	جامع ضباب الزيت
المطارق المطاطية	جهاز التحميل والتفريغ التلقائي
أدوات الآلة منصات مكافحة الازلياج	التركيبات والأدوات
ناقل الرقاقة (مغناطيسي أو مكشطة)	قطع الجفاف الجاف المبرد بالهواء الجفاف
مجموعة أسطوانة التثبيت الهيدروليكية
قطع زيت الخزان (مع المضخة)
ألين مفتاح الربط
جامع الرقائق
أداة أداة
