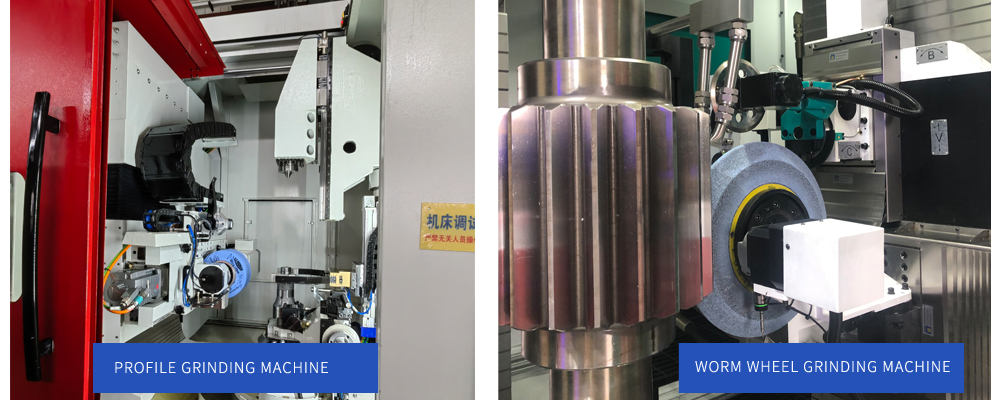

آلة طحن التشكيل الجانبي CNC وآلة طحن التروس الدودية، على الرغم من أنهما نفس معدات معالجة التروس الدقيقة، ولكن هناك اختلافات كبيرة في التعريف ومبدأ التشغيل ونوع قطعة العمل القابلة للتطبيق:

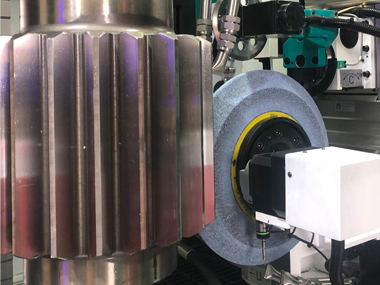

1. التصنيع باستخدام الحاسب الآلي آلة طحن التروس الشخصية: اعتماد طريقة الطحن الجانبي، أي عن طريق تلبيس عجلة الطحن مسبقًا في ملف تعريف يتوافق تمامًا مع شكل مزامير التروس المراد معالجتها، ومن ثم استكمال المعالجة الكاملة لسن واحد في وقت واحد.
2. آلة طحن العجلة الدودية: أداة آلية لطحن التروس باستخدام مبدأ طريقة النشر. يشبه مبدأ عملها مبدأ آلة اللولبة، فيما عدا أنه يتم استبدال الموقد التقليدي بعجلة طحن على شكل دودة. لكل دورة من عجلة الطحن، يتم تدوير قطعة العمل بمقدار خطوة سن واحدة، بحيث يمكن 'كشف' الأنواع الأخرى من ملفات تعريف أسنان التروس بدقة من خلال الحركة النسبية المستمرة.
1.آلة طحن الملف الشخصي CNC: في كل دورة معالجة، يمكن لجهة اتصال واحدة بين عجلة الطحن وقطعة العمل إكمال الطحن الكامل لسطح السن، وتحتاج عجلة الطحن إلى إعادة التشذيب بعد الخسارة لاستعادة شكل السن الأصلي.
2. آلة طحن العجلة الدودية: تعتمد على العجلة الدودية وعلاقة تشابك تروس قطعة العمل، من خلال التحكم الدقيق لنظام CNC، وفقًا لنسبة معينة من التدحرج المستمر، واستكمال طحن جميع الأسنان تدريجيًا. تحتاج عجلة الطحن أيضًا إلى التشذيب في الوقت المناسب أثناء عملية الطحن للحفاظ على حالة قطع جيدة.
1. آلة طحن التشكيل الجانبي CNC: نظرًا للشكل الثابت لعجلة الطحن، فإن آلة الطحن الجانبي تكون خاصة مناسبة لمعالجة التروس ذات القطر الكبير بمعامل كبير وعدد صغير من الأسنان، والحاجة إلى تلبيس خاص على شكل التروس.
2. آلة طحن العجلة الدودية: أكثر ملاءمة للإنتاج الضخم للمعامل الصغيرة والمتوسطة، والتروس عالية الدقة. تستخدم على نطاق واسع في الإنتاج الضخم للتروس القياسية واسعة النطاق، ومناسبة بشكل خاص لمعالجة السيارات والطيران والأدوات الدقيقة وغيرها من المجالات المطلوبة التروس الصغيرة والمتوسطة الحجم وعالية الدقة.
لتلخيصتمثل آلة طحن تروس التشكيل CNC وآلة طحن تروس العجلة الدودية على التوالي طريقتين معالجة نموذجيتين في مجال طحن التروس، حيث تؤكد الأولى على مرونة معالجة التشكيل لمرة واحدة ذات السن الواحد والقدرة على التكيف مع أشكال الأسنان الخاصة، والأخيرة يركز على مبدأ الانتشار من خلال تحقيق الإنتاج الضخم عالي الكفاءة والدقة. يتمتع كل منهما بحالته الفريدة وسيناريوهات التطبيق في صناعة تصنيع المعدات الحديثة.
